Массивы

Вызов

Лента: вкладка CAM панель "Работа" Массив

Когда одни и те же экземпляры геометрии появляются в модели несколько раз, можно воспользоваться преимуществами функции копирования траектории перемещения инструмента в виде массивов. Это позволяет создать траекторию перемещения инструмента только для одного экземпляра, а затем скопировать ее для остальных экземпляров. Использование массива может ускорить процесс программирования в целом, так как все изменения в массиве вступают в силу немедленно, и нет необходимости в повторном расчете или обновлении каких-либо траекторий перемещения инструмента.

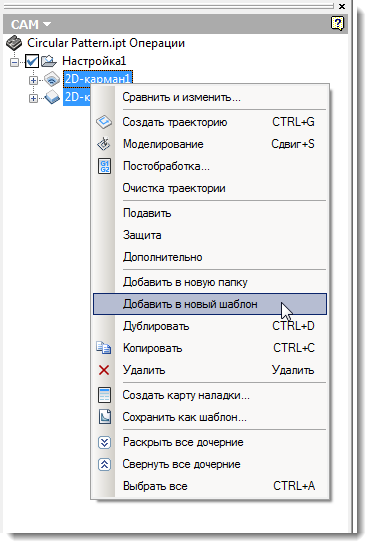

Чтобы создать новый массив траектории перемещения инструмента, сначала необходимо выбрать операции для создания массива/копирования в Обозревателе CAM , а затем щелкнуть правой кнопкой мыши и выбрать пункт Добавить в новый массив в контекстном меню.

Выбор параметра Добавить в новый массив

При этом создается новая папка, в которой содержатся выбранные операции, а затем в этой папке создается массив.

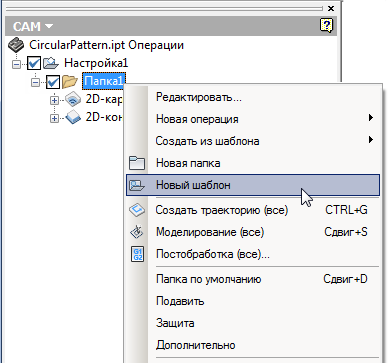

Если операции для создания массива уже находятся в папке, то можно щелкнуть правой кнопкой мыши эту папку и выбрать команду Новый массив.

Добавление массива в существующую папку

В любом случае открывается диалоговое окно Операция, в котором содержатся следующие типы массивов:

• Линейный массив
• Круговой массив
• Зеркальный массив
• Массив дублирования
• Массив компонентов
  Ограничение: Массивы компонентов доступны только в сборках.

Линейный и круговой массивы можно настроить аналогично функциям Прямоугольный массив и Круговой массив в Inventor.

Пример траектории перемещения инструмента при использовании линейного массива

Пример траектории перемещения инструмента при использовании кругового массива

Режим массива дублирования немного отличается тем, что можно просто выбрать определенное количество точек, в которых должен быть создан экземпляр траектории перемещения инструмента (от начала исходной траектории перемещения инструмента).

Пример траектории перемещения инструмента при использовании массива дублирования

Вложение и предварительный просмотр массива

Массивы можно вкладывать, размещая их в папки других массивов. Однако при предварительном просмотре массива следует учитывать следующие два ограничения.

1. При просмотре массива, состоящего из нескольких операций, отображается только первая операция.
2. При просмотре вложенных массивов отображается только верхний массив с первой операцией.

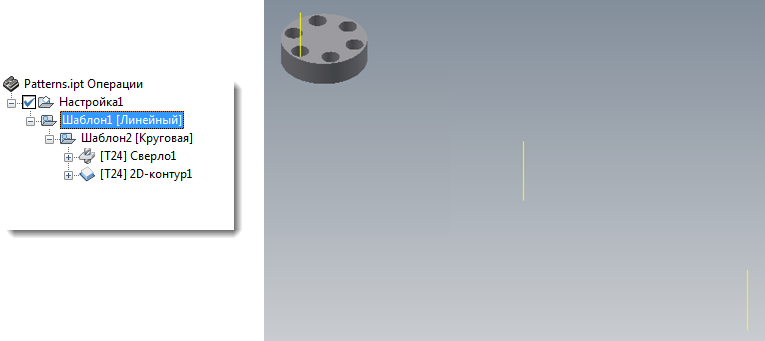

На примере ниже, массив "Массив2" (круговой массив) вложен в массив "Массив1" (линейный массив), но при предварительном просмотре массива "Массив1" он не отображается. Обратите внимание, что операция "Сверление1" отображается только как часть линейного массива.

Упорядочение массивов

Порядком операций в массиве можно управлять с помощью параметра Порядок операций. Доступные параметры упорядочения:

• Сохранить порядок: задание выполнения станком всех операций в каждом экземпляре массива перед переходом к следующему экземпляру.
• Порядок по операции: задание выполнения станком всех вхождений каждой операции в массиве перед переходом к следующей операции.
• Порядок по инструменту: задание выполнения всех операций в массиве, в которых используется текущий инструмент, перед сменой инструмента.

Переопределение смещения РСК

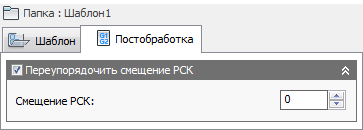

Независимо от типа массива перед завершением операции по созданию массива нажмите вкладку Постобработка в диалоговом окне Операция, чтобы установить флажок Переопределить смещение РСК.

При установке этого флажка и вводе значения смещения РСК выполняется переопределяется смещение РСК, определенное в настройке для всех траекторий перемещения инструмента в папке массива.

Моделирование массивов

После того как массив создан, необходимо выбрать папку массива в Обозревателе CAM для моделирования или постобработки всего массива со всеми повторяющимися траекториями перемещения инструмента. Если выбрать только операции, содержащиеся в папке массива, будет выполнено только их моделирование вне зависимости от массива.
