Черновая обработка при помощи метода адаптивной обработки (учебное пособие 4)

Чтобы удалить большую часть лишнего материала при черновой обработке детали, используйте метод адаптивной обработки.

1. Выберите на ленте вкладку CAM панель "3D фрезерование" Адаптивная .

Вкладка "Инструмент"

1. На панели Инструмент щелкните кнопку .
2. Выберите инструмент № 10 — фреза с закругленным концом Ø20 R1 мм в только что созданной библиотеке Учебное пособие4.
3. Щелкните кнопку , чтобы закрыть диалоговое окно Библиотека инструментов.

Вкладка "Геометрия"

По умолчанию метод адаптивной обработки позволяет удалить весь возможный материал в заготовке и в модели. По умолчанию заготовка представляет собой прямоугольную рамку чуть больше детали, а модель — это твердое тело в детали. Заготовка и модель определены при настройке в начале данного учебного пособия.

На вкладке "Геометрия" можно переопределить модель, используемую по умолчанию, параметры ограничения, а также ориентацию инструмента. В данном примере используются заготовка, модель и ориентация РСК по умолчанию в соответствии с предварительной настройкой, и вносить изменения нет необходимости.

Вкладка "Высоты"

Для значений высоты по умолчанию устанавливается значение, связанное с геометрией (например, деталь будет обработана по всей глубине). В этой операции обрабатываются только плоские области детали, прямоугольное основание детали не затрагивается.

1. Щелкните вкладку Высоты.
2. В раскрывающемся меню Высота снизу выберите параметр Выбор.

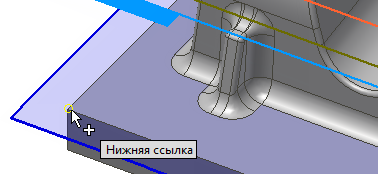

3. Для параметра Нижняя ссылка выберите одну из вершин вдоль нижней грани.





Вкладка "Проходы"

1. Щелкните вкладку Проходы.
2. Установите флажок Обработать пологие области.
3. Задайте в поле Максимальный шаг в пологих областях значение 1 мм
4. Задайте в поле Макс. черновой шаг по глубине значение 25 мм
5. Оставьте в поле Точный шаг по глубине значение 2,5 мм (этот параметр автоматически обновляется при изменении настройки "Макс. черновой шаг по глубине")
6. Установите флажок Определение плоских областей.
7. В группе Припуск в поле Радиальный припуск задайте значение0,3 мм
   Внимание: Обратите внимание, что значение Осевой припуск автоматически обновляется с учетом значения Радиальный припуск.

Запуск расчета

1. Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.

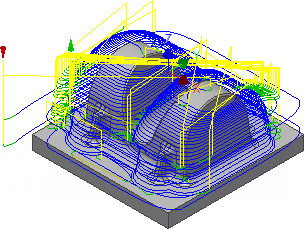

Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.

Прим.: Каждый раз при создании траектории перемещения инструмента можно продолжить работу, нажав кнопку Скрыть в диалоговом окне Диспетчер задач. Когда Диспетчер задач скрыт, расчет траектории перемещения инструмента продолжается в фоновом режиме. Ход выполнения расчета можно увидеть непосредственно в Обозревателе CAM. Кроме того, обратите внимание, что для большинства методов можно выполнить предварительный просмотр создаваемой траектории перемещения инструмента. Это может быть полезно для выявления проблем на ранних этапах. Если что-то пойдет не так, можно прервать задачу и вернуться назад, чтобы изменить параметры. Диалоговое окно можно восстановить, щелкнув вкладку CAM панель "Управление" Диспетчер задач . Отменить задание можно следующим образом: нажать кнопку Отмена в Диспетчере задач либо выбрать параметр Отменить создание, щелкнув правой кнопкой мыши операцию в Обозревателе CAM. Более подробную информацию о Диспетчере задач см. в разделе справки Диспетчер задач.

Далее см. раздел Остаточная черновая обработка с использованием 3D кармана.
