Создание массива компонентов
Ограничение: Массивы компонентов доступны только в сборках.
Чтобы создать массив компонентов, выполните следующие действия.

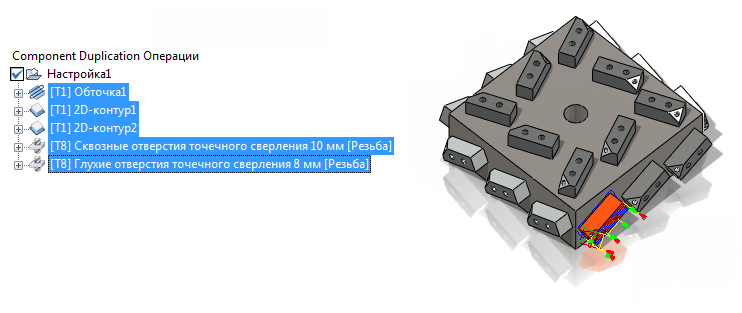

- Начните с создания операций для детали, которую требуется использовать для формирования массива.
- Добавьте операции в новую папку, щелкнув правой кнопкой мыши и выбрав в контекстном меню пункт Добавить в новую папку.

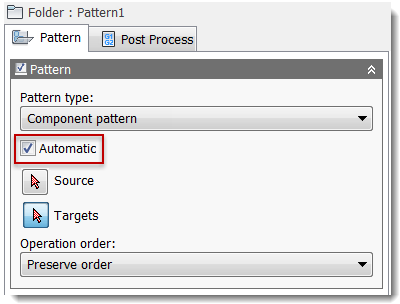

- Щелкните созданную папку правой кнопкой мыши и выберите в контекстном меню пункт Новый массив, чтобы открыть диалоговое окно Массив.
- Выберите пункт Массив компонентов в раскрывающемся меню Тип массива.
- Нажмите кнопку Источник и выберите компонент для детали.
- Нажмите кнопку Цели или установите флажок Автоматический, чтобы массив траекторий перемещения инструмента создавался автоматически для всех экземпляров исходного компонента.
- И наконец, в раскрывающемся менюПорядок операций выберите, необходимо ли сохранить порядок операций в массиве или изменить его в соответствии с инструментом или операцией.
