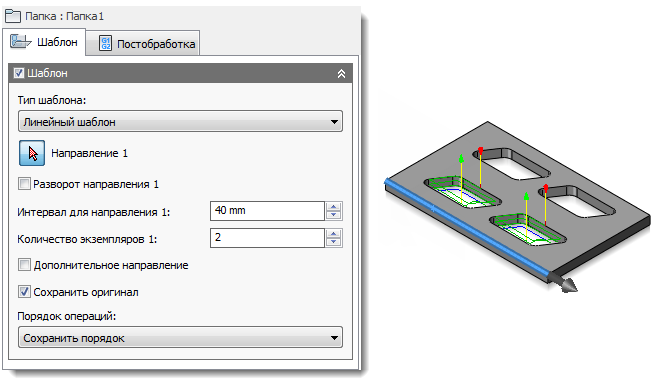

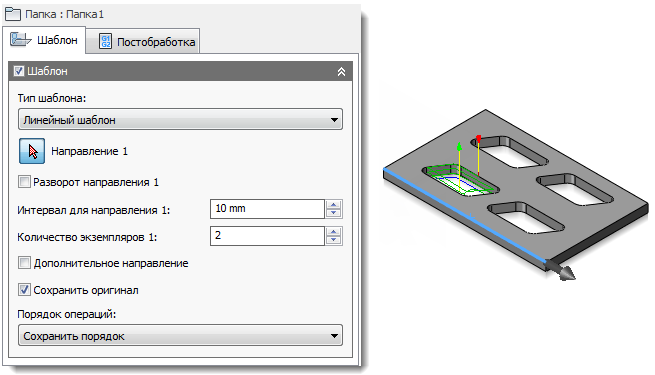

Пример траектории перемещения инструмента при использовании линейного массива
Создание линейного массива
Чтобы создать линейный массив, выполните следующие действия.
- Начните с создания операций для отдельного элемента или детали, которую требуется использовать в качестве массива.
- Добавьте операции в новую папку Обозревателя CAM, щелкнув правой кнопкой мыши и выбрав в контекстном меню пункт Добавить в новый массив.
- Появится диалоговое окно операции Массив. Выберите пункт Линейный массив из раскрывающегося меню Тип массива (это пункт, используемый по умолчанию).
- Нажмите кнопку Направление 1 и выберите прямое ребро или отрезок эскиза в направлении, в котором необходимо создать массив операций.
- При необходимости установите флажок Разворот направления 1, чтобы развернуть направление массива.
- В поле Интервал для направления 1 введите расстояние для массива.
- В поле Число экземпляров 1 введите количество повторений для операций, включаемых в массив в этом направлении.

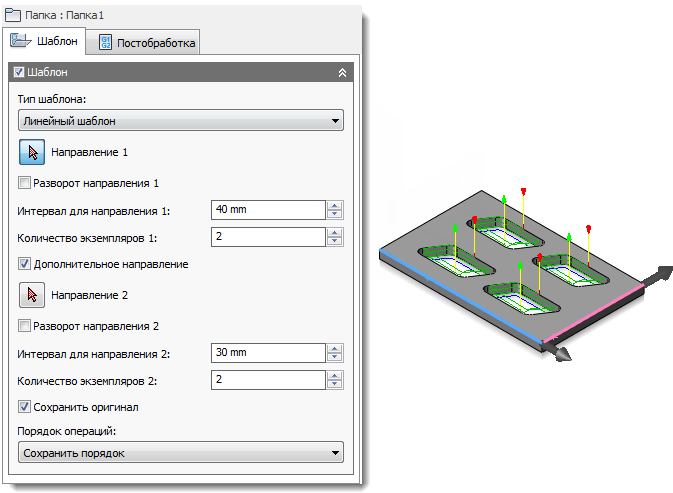

- Если требуется продолжить массив во другом направлении, установите флажок Доп. направление.
- Повторите шаги 4–7 для параметра Направление 2.
- И наконец, в раскрывающемся менюПорядок операций выберите, необходимо ли сохранить порядок операций в массиве или изменить его в соответствии с инструментом или операцией.
