В методе адаптивной обработки поддерживаются определения заготовок любой формы.

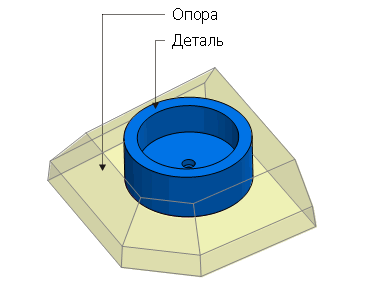

Нестандартная заготовка
- Создайте деталь в Inventor в виде отдельного твердого тела.
- В Inventor HSM создайте новую настройку и выберите созданную заготовку.
- Откройте параметры адаптивной обработки и установите для границы обработки значение Нет.

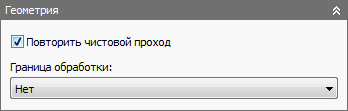

Граница обработки отсутствует
- Установите флажок Дообработка и установите для параметра Источник остаточного материала значение По заданной заготовке.

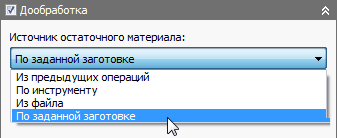

Источник остаточного материала из заданной заготовки
- Задайте все другие параметры обработки и нажмите ОК, чтобы рассчитать траекторию перемещения инструмента.

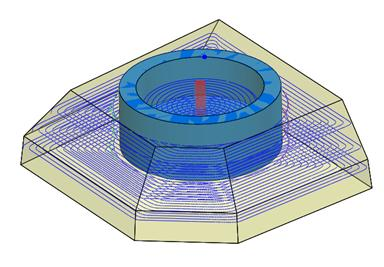

Траектория перемещения инструмента для нестандартной заготовки
