Удаление с помощью метода "3D карман"

Траектория перемещения инструмента·Очистка кармана используется для очистки кармана крестообразной формы на смежной грани эллиптического элемента.

1. Выберите на ленте вкладку CAM панель "3D Фрезерование" Карман .

Вкладка "Инструмент"

1. На вкладке Инструмент щелкните кнопку и выберите инструмент № 4 — фреза с плоским торцом Ø5 мм в библиотеке Библиотеки примеров > Учебное пособие.
2. Щелкните кнопку , чтобы закрыть диалоговое окно Библиотека инструментов.

Вкладка "Геометрия"

Как и в предыдущем шаге, сначала необходимо переопределить ориентацию инструмента и начало координат.

1. Щелкните вкладку Геометрия.
2. Установите флажок Ориентация инструмента, чтобы развернуть эту группу.
3. Выберите пункт Выбор оси Z/плоскости и оси X в раскрывающемся меню Ориентация.
4. Убедитесь, что кнопка Ориентация инструмента по оси Z активна, и выберите наклонную грань, как показано на изображении ниже.

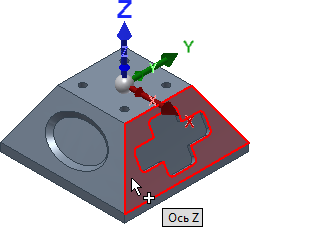

   Наклонная грань детали определяет новую ориентацию инструмента

5. Теперь необходимо задать направление оси X. Убедитесь, что кнопка Ориентация инструмента по оси X активна, и выберите горизонтальное ребро детали, как показано на изображении ниже.




6. Теперь ориентация XYZ инструмента отображается верно, но начало координат необходимо переопределить. Для этого выберите пункт Выбранная точка в раскрывающемся меню Начало координат.
7. Убедитесь, что кнопка Начало координат ориентации активна, и выберите точку в левой нижней части детали, как показано на изображении ниже.

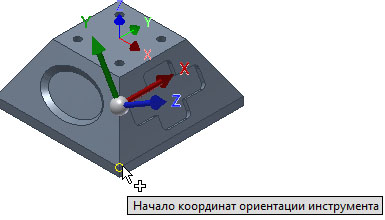

   Ориентация инструмента и начало координат заданы

Теперь, когда инструмент находится в правильной ориентации, можно выбрать геометрию.

8. Для границы обработки выберите пункт Выбор в раскрывающемся меню Граница обработки.
9. Убедитесь, что стрелка Выбор границы обработки активна, и щелкните в графическом окне внешнее ребро кармана крестообразной формы, чтобы периметр элемента.

Запуск расчета

1. Для автоматического запуска расчета траектории перемещения инструмента щелкните кнопку в нижней части диалогового окна Операция или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.





Траектория перемещения инструмента рассчитывается, и в графическом окне доступен предварительный просмотр.

Поздравляем с окончанием изучения этого учебного пособия.
