В этом кратком учебном пособии представлены следующие методы 3D-обработки: адаптивная обработка и очистка кармана. Вы научитесь создавать две траектории перемещения инструмента при обработке 3 + 2 с помощью следующих процедур.
- Использование ориентации инструмента вместо настройки
- Использование адаптивной обработки для очистки кармана
- Использование кармана для очистки второго 3D-элемента

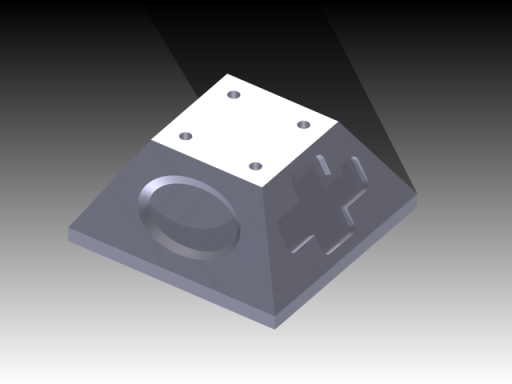

Перед продолжением откройте деталь Tutorial3.ipt в Inventor HSM. Заготовка, с которой мы начнем работать, уже прошла чистовую обработку для придания формы, которая предусматривает только обработку двух карманов с помощью траектории перемещения инструментов 3 + 2.
Прим.: Файлы, используемые в этих учебных пособиях, а также другие образцы наборов данных можно найти в папке C:\Users\Public\Documents\Autodesk\Inventor HSM 2016\Examples.
