Начните работу с учебным пособием с создания Настройки. С помощью параметра настройки определяется количество общих свойств для набора операций обработки, в том числе рабочая система координат (РСК), геометрия заготовки, приборы и поверхности для обработки. Помните, что если параметр "Настройка" не создан вручную перед добавлением первой операции, то настройка с параметрами по умолчанию создается автоматически.
- Выберите
вкладку CAM
панель "Работа"
Настройка
для отображения диалогового окна Настройка. - Можно также щелкнуть правой кнопкой мыши пункт Tutorial5.ipt Operation(s) в верхней части Обозревателя CAM и выбрать в контекстном меню пункт Новая настройка....

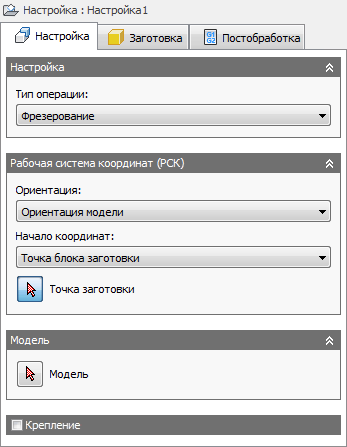

Появится диалоговое окно для операций Настройка с активной вкладкой Настройка.
Задание начала координат для рабочей системы координат (РСК)
В графическом окне вокруг ограничивающей рамки детали автоматически создается материал заготовки. Ориентация модели отображается в РСК в верхней части детали. Ориентация осей XYZ правильная, но начальная точка РСК должна быть переопределена.
- Выберите в группе Рабочая система координат (РСК) параметр Точка короба заготовки в раскрывающемся меню Начало координат.
- Нажмите кнопку Точка заготовки и выберите точку (из черных точек) в левом нижнем углу верхней части заготовки.

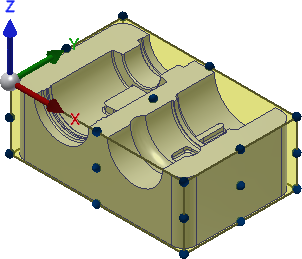

Начало координат РСК располагается на точке заготовки в левом нижнем углу верхней части заготовки
Определение поверхностей модели
Несмотря на то что определение поверхностей обработки не строго необходимо, мы выполним его здесь в качестве упражнения для более сложных настроек.
- В группе Модель щелкните кнопку Модель.
- Щелкните модель в пределах заготовки, чтобы выбрать деталь в качестве поверхностей обработки.
Выбор модели в пределах ограничивающей рамки
Определение заготовки
Определение заготовки на таком простом примере не обязательно, так как Inventor HSM позволяет использовать настройки по умолчанию режима Короб относительного размера в качестве ограничивающей рамки модели. Тем не менее, определение заготовки для соответствия используемой на станке обеспечивает более точное моделирование заготовки.
- Выберите вкладку Заготовка.
- В раскрывающемся списке Режим выберите пункт Короб относительного размера.
- В раскрывающемся списке Режим припуска заготовки выберите пункт Добавить припуск по сторонам и снизу-сверху.
- Задайте в поле Боковой припуск значение 0 мм
- Задайте в поле Смещение сверху значение 1 мм
- Задайте в поле Смещение снизу значение 1 мм
- И наконец, для выхода из процедуры настройки щелкните кнопку
в нижней части диалогового окна Настройка или щелкните правой кнопкой мыши в графическом окне и выберите ОК в отслеживающем меню.
Далее см. раздел Обточка детали.
