Среда обмена BIM

Разработка и публикация моделей, которые в дальнейшем можно использовать в приложениях AutoCAD и Revit.

В среде обмена BIM файлы IPT создаются (определяются) и публикуются (экспортируются) таким образом, что их можно использовать с AutoCAD и Revit. Эти приложения являются универсальными системами проектирования и конструирования зданий для документирования информации по архитектурным, структурным, механическим конструкциям, электрическим и водопроводным системам (MEP).

В среде обмена BIM конструкторские 2D- и 3D-данные IPT публикуются следующими способами.

• В качестве исходной геометрии Revit в формате семейства Revit (RFA).
• В файле формата Industry Foundation Classes (IFC). Inventor предоставляет формат вывода IFC2x3.
• В качестве файла Autodesk Exchange (ADSK).

Многие продукты Autodesk поддерживают файлы Autodesk Exchange. Обмен BIM позволяет использовать модели и их метаданные для различных архитектурных, инженерно-проектных и строительных приложений (AEC).

Продукты Autodesk, такие как AutoCAD и Revit, включают различные инструменты для извлечения данных. Среда обмена BIM — это надстройка Autodesk Inventor, использующая команды моделирования геометрических объектов Autodesk Inventor для определения моделей, которые можно впоследствии использовать в других продуктах Autodesk. Среда обмена BIM включает команды для определения соединительных элементов, упрощения и распознавания данных модели или геометрии и экспорта данных в файлы RFA, IFC или ADSK.

Внимание: если итоговые файлы нужно получить в формате Revit, необходимо использовать инструмент распознавания элементов для преобразования различных типов геометрии, созданных в Inventor, и обеспечения их соответствия свойствам, доступным в Revit.

Прим.: Перед экспортом данных в файлы RFA, IFC или ADSK рекомендуется упростить модель. Это позволяет защитить интеллектуальную собственность, т. к. передаются только данные, необходимые для приложения AEC. Эта операция также облегчает обмен файлами, позволяя создавать файлы меньшего размера.

Обычный рабочий процесс обмена BIM состоит из трех основных компонентов:

Упрощение

Процесс снижения сложности модели путем удаления компонентов и ненужных элементов. Используйте команду "Упрощенные сборки", чтобы создать границы и объединить компоненты. Используйте подстановочные контурные элементы, представления уровня детализации, производные детали и другие приемы, позволяющие упростить деталь или сборку перед ее разработкой и публикацией. Поскольку инженерам-строителям требуются только те данные, которые относятся к их проекту, часто представляют важность только основная 3D форма и соединительные элементы. При экспорте компонента рекомендуется создавать файлы RFA, IFC и ADSK как можно меньшего размера путем упрощения сборки.

Разработка

Процесс определения объектов соединительных элементов, которые указывают на способ и место соединения элементов. Объекты соединительных элементов используются в приложениях MEP для определения связей между оборудованием, например, теплообменником и строительными системами (например, система отопления, вентиляции и кондиционирования). Для каждого из пяти типов соединительных элементов (кабелей, водопровода, трубопровода, электрического соединения и труб) имеются команды создания, редактирования и удаления.

Соединители не указывают направление потока. Направление потока определяется независимо внутри соединительного элемента. Как правило, соединители обращены в сторону, направленную от главного компонента. Используйте команду Направление, чтобы обратить направление соединителя.

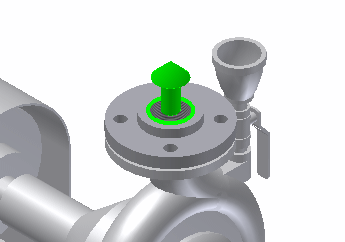

Для добавления соединителя необходимо указать его положение, ориентацию, форму и размер. Выберите тип соединения и примените соединительный элемент к модели, которая будет использоваться в AutoCAD MEP или Revit MEP. При создании и добавлении соединителей они появляются в обозревателе модели "Обмен BIM".

Опубликовать

Процесс проверки и экспорта данных Inventor в файлы ADSK, IFC или RFA. Экспортированный файл содержит геометрические объекты, 2D-виды, соединительные элементы, параметры и другие свойства. Принимающее приложение импортирует поддерживаемые им данные.

Используйте команду Внешний контур или Представления уровня детализации, чтобы упростить данные перед экспортом в файлы ADSK, IFC или RFA. Если проект состоит из одной детали, то для упрощения деталь можно вставить в пустой файл сборки. Затем применяется прием подстановки внешнего контура в файл сборки.

Пользовательскую систему координат (ПСК) можно выбрать при выполнении команды "Экспорт составных компонентов". Определенная в файле детали или сборке ПСК доступна при выполнении команды "Экспорт составных компонентов". Команду ПСК можно вызвать на вкладке "Обмен BIM". Во многих приложениях архитектурного моделирования положительное направление Z указывает вверх в сторону потолка, тогда как в приложениях механического моделирования положительное направление Z часто указывает наружу. Важно определить правильную ПСК, чтобы при импорте модели была соблюдена правильная ориентация.

Revit MEP и AutoCAD MEP могут импортировать файлы ADSK и относящиеся к ним данные. В приложения импортируются только те данные, которые поддерживаются приложением. Не поддерживаемые данные игнорируются. Важно помнить, что если используется файл ADSK, он не сможет быть полностью изменен в приложении AEC. Поэтому важно следовать описанной ниже процедуре, чтобы получить файл ADSK, IFC или RFA.
