Доступ
После выбора элемента железобетонной конструкции запустите расширение по расчету арматуры:
В программе Revit перейдите на вкладку Расчет, панель
Расчет несущих конструкций, затем выберите
Robot Structural Analysis
Проверка армирования по нормам.
Вкладка «Варианты конструкции»
В расширении доступны следующие операции:
- расчет арматуры в Robot для элемента железобетонной конструкции, выбранного в Revit
- проверка арматуры, созданной в Revit для выбранного элемента железобетонной конструкции
- импорт арматуры, созданной в Robot в приложение Revit.
Раздел региональных настроек Robot Structural Analysis содержит список кодов проекта и базы данных арматурных стержней.
Вкладка «Элементы»
На вкладке «Элементы» отображается список выбранных элементов, поддерживаемых расширением (бетонные балки, колонны и отдельные основания). Группировка элементов зависит от их типа (3 основных группы: балки, колонны и отдельные основания), параметра «Марка» экземпляра семейства Revit, геометрии элемента (длина, форма сечения и размеры) и характеристик арматуры. Параметр «Группировка» можно сделать неактивным. В этом случае все элементы будут рассматриваться по отдельности, а количество ЖБ проектов Robot будет равно числу элементов, выбранных в Revit.
Для сохранения данных с вкладки «Элементы» нажмите кнопку «Сохранить отчет».

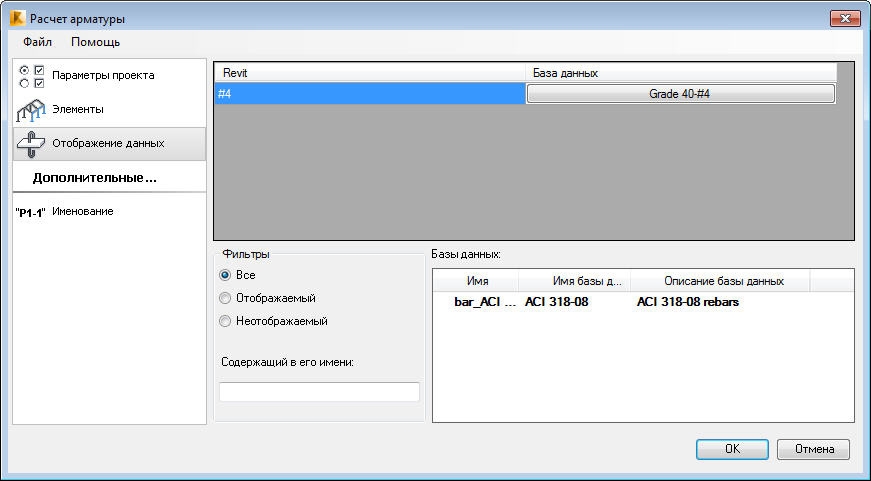

Вкладка «Отображение данных»
Эта вкладка отображается только если для выбранных элементов определена арматура.
Для каждого типа арматурных стержней Revit в таблице создается одна строка.
На этой вкладке арматурным стержням, экспортированным из Revit в Robot, можно назначить класс стали и значения диаметра. Это важно, если в Revit и Robot используются разные списки арматурных стержней.
Значения, указанные для Robot, соответствуют коду проекта, выбранному на вкладке «Параметры проекта».
Чтобы изменить назначение арматурного стержня, нажмите кнопку в правой части таблицы. Открывается дополнительное диалоговое окно «Выбор». Выберите в нем арматурный стержень, который необходимо назначить из базы данных.
Элементы могут быть отфильтрованы по трем критериям:
- «Все» — все элементы становятся видимыми;
- «Отображаемый» — видимыми становятся только отображаемые элементы;
- «Неотображаемый» — видимыми становятся только неотображаемые элементы.

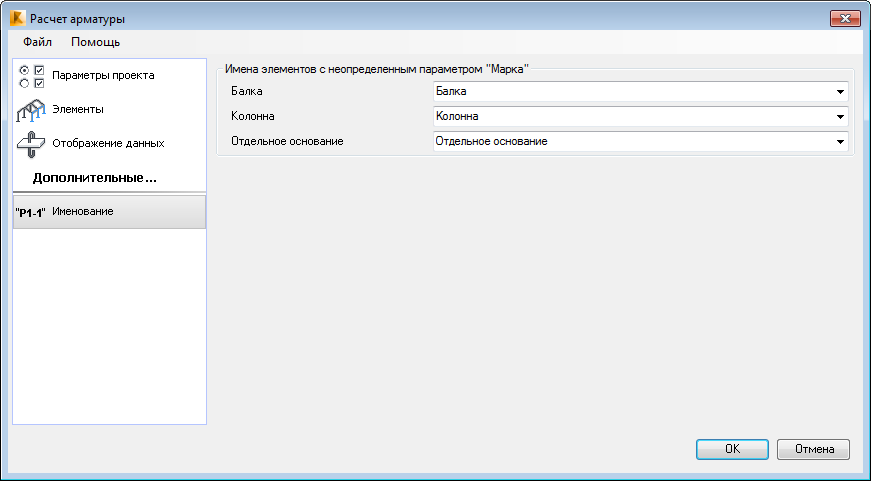

Вкладка «Именование»
Вкладка «Именование» доступна в режимах проектирования и проверки. Она используется только для тех элементов, для которых не определен параметр «Марка». Данная вкладка может использоваться для определения префикса имен ЖБ элементов Robot.
