Отредактируйте размеры или соединители элементов базы данных производителя.

Элемент базы данных производителя можно редактировать в Revit, чтобы определить необходимые размерные значения и параметры.

При выполнении команды «Редактировать элемент» будет открыто одноименное диалоговое окно. Это диалоговое окно используется для редактирования размеров и соединителей элементов базы данных производителя. Изменить можно только свойства, связанные с соединителями, которые не подключены к другой детали.

Элемент можно редактировать до его размещения, выбрав его на палитре «Элементы базы данных производителя MEP». Элемент также можно редактировать и после размещения в области чертежа. Команда «Редактировать элемент» недоступна для подвесок.

1. Выберите элемент для размещения.
2. Перейдите на вкладку «Изменить | Разместить элемент базы данных производителя» панель «Параметры» («Редактировать элемент»).
Совет: Также, чтобы редактировать деталь, можно дважды щелкнуть ее.



Редактируемый элемент будет отображен в области просмотра. Можно использовать инструмент навигации ViewCube для изменения ориентации элемента в области предварительного просмотра.

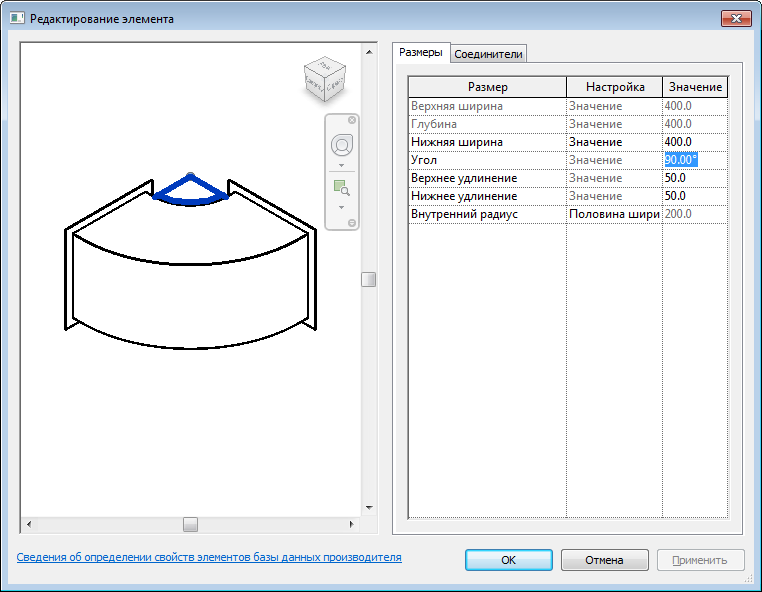

3. В диалоговом окне «Редактировать элемент» на вкладках «Размеры» или «Соединители» можно редактировать свойства. Например, можно изменить значение угла для радиуса изгиба.
4. Нажмите кнопку «Применить» для просмотра изменений.
5. Для сохранения изменений нажмите «ОК».
