Постройте ограждение, создав эскиз траектории для ограждения, и затем выберите элемент-основу для размещения ограждения — например, пол или крышу.
Видеоролик: «Построение эскизов ограждений с основой»
- Перейдите на вкладку «Архитектура»
панель «Движение»раскрывающийся список «Ограждение»
(«Эскиз траектории»).
- Если активный вид не позволяет построить эскиз ограждения, рекомендуется перейти на подходящий вид. Выбрать вид из списка и нажать кнопку «Открыть вид».
- Для определения основы ограждения выберите вкладку «Изменить | Создать траекторию ограждения»панель «Инструменты»
(«Выбрать новую основу») и поместите курсор в положение рядом с основой (например, на полу, крыше, наверху стены или на лестнице).
При этом подсвечивается подходящий для выбора элемент модели.
Прим.: Выбор уровня возможен только после начала построения ограждения. - Выберите основу щелчком мыши.
- При необходимости на панели «Параметры» выберите «Предварительный просмотр» для отображения геометрии системы ограждений вдоль траектории в эскиза.
- Постройте эскиз ограждения.
При добавлении ограждения к лестничному пролету строить эскиз ограждения нужно вдоль внутренней линии стингера лестниц, чтобы ограждение приобрело соответствующую основу и уклон.
Аналогичным образом, при добавлении ограждения к верхней поверхности пола, плиты, ребра плиты, стены или крыши можно построить эскиз линии в пределах границ элемента основы.
Прим.: Положение ограждений и балясин корректируется для наклонных и поверхностей основы неправильной формы. - Внесите требуемые изменения в свойства экземпляра на палитре свойств или щелкните элемент
«Изменить тип» для доступа к свойствам типа и их изменения.
- Щелкните значок
(«Выход из режима редактирования»).

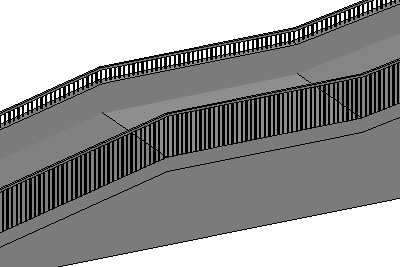

- Перейдите на 3D вид для просмотра построенного ограждения.
