Размещение соединителя арматурных стержней

Соедините скрепленные или смежные экземпляры арматурных стержней с помощью соединителя.

Видеоролик: «Размещение соединителей арматурных стержней»

1. Выберите вкладку «Конструкция»панель «Армирование» («Соединитель арматурного стержня»).
2. Выберите, как разместить соединитель:
   • Вкладка «Изменить | Вставить соединитель арматурный стержень» панель «Параметры размещения» («Разместить на конце стержня»)
   • Вкладка «Изменить | Вставить соединитель арматурный стержень» панель «Параметры размещения» («Разместить между двумя стержнями»)
3. В списке «Выбор типа» в верхней части палитры свойств выберите требуемый тип соединителя арматурного стержня. Размер соединителя должен соответствовать размеру арматурного стержня.
4. Разместите соединитель на арматурном стержне.
   • Для размещения на конце стержня выберите конец арматурного стержня.
   • Для размещения между двумя стержнями выберите два подходящих арматурных стержня. Второй выбранный стержень сменит положение и укорочен в соответствии с соединителем.

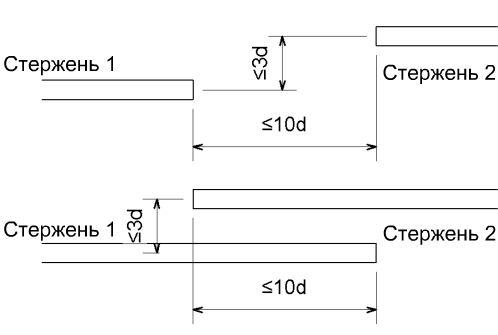

     Чтобы соединитель скреплял два экземпляра арматурных стержней, соединенные концы должны быть расположены друг от друга на расстоянии, не превышающем 10 диаметров стержня. Стержни могут быть смещены друг относительно друга не более, чем на 3 диаметра стержней.



     Допуск размещения соединителя
