На этом этапе мы будем использовать Сводку плоскостей и раздел "Критические значения" Центра решений, чтобы оценить давление на входе, горловине и на выходе из сопла.

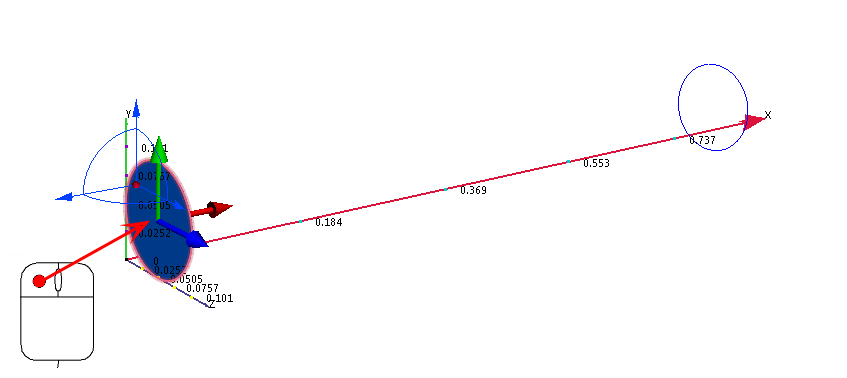

Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите поверхность входного отверстия.
Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:
Щелкните левой кнопкой мыши на плоскости, а затем щелкните иконку "Выровнять поверхность". Выберите выходную поверхность.
Чтобы создать плоскости, нажмите Добавить на контекстной панели Плоскости:

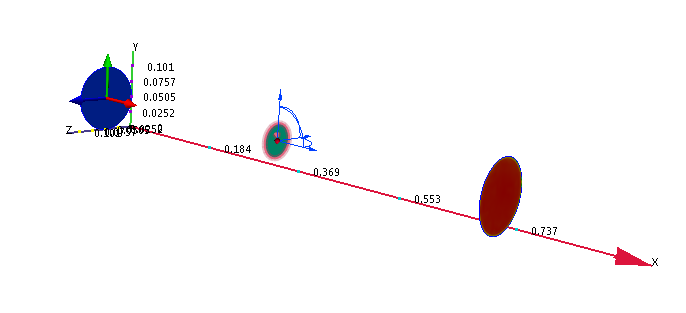

Для ориентации плоскости, щелкните левой кнопкой мыши на нем, и нажмите эту иконку из контекстной панели:

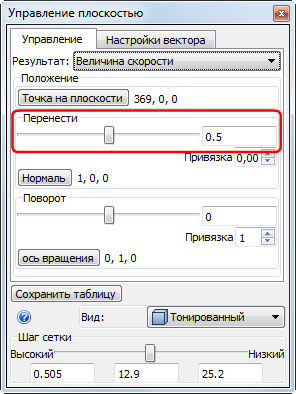

XЩелкните правой кнопкой мыши на плоскости, выберите Редактировать. Убедитесь, что плоскоть на 0.5.

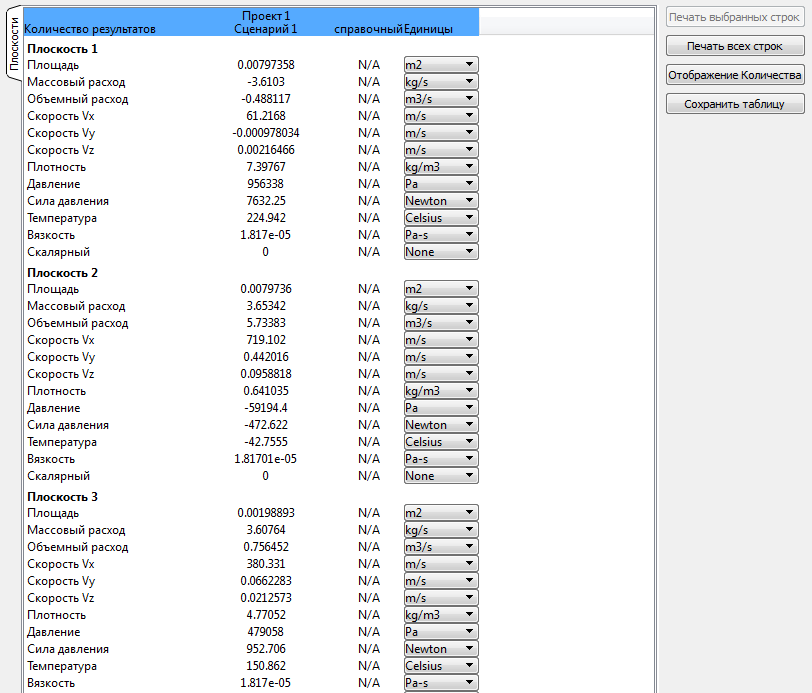

Сделайте три результата плоскостей Сводки по плоскостям, установив флажок Сводка для каждого из них:
Примечание: если данное диалоговое окно не отображается, щелкните "Список выбора" на панели инструментов быстрого доступа:
Чтобы начать сравнение результатов, откройте вкладку Центр решений.

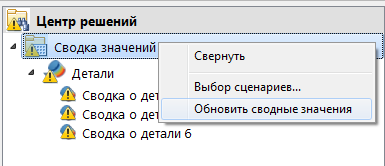

В Центре решений, щелкните правой кнопкой мыши на Сводные значенияи нажмите кнопку Обновить значения.
