Нажмите вкладку Результаты.
Лучший способ визуализации результатов на 2D модели - это тонирования модели с результирующей величиной. Измените отображаемое количество в глобальной детали диалогового окна "Результаты".
В этом задании мы рассмотрим скорость, давления и число Маха в дальней зоне и рядом с маркером.
Нажмите Глобальный на вкладке Результаты:

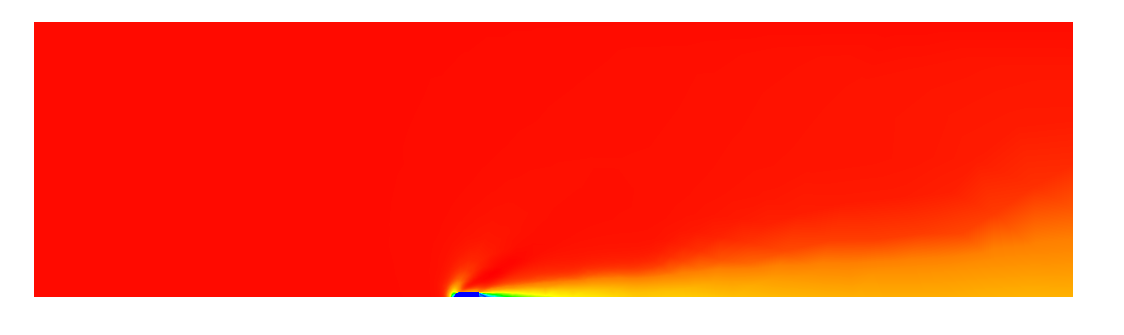

Убедитесь, что в поле Общий результат (на контекстной панели Общее) задано значение Величина скорости:
Увеличьте поблизости к маркеру:

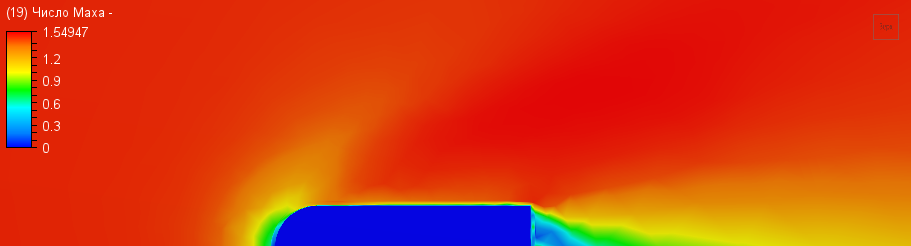

Выберите Число Маха из меню Глобальный результат на контекстной панели Результаты:

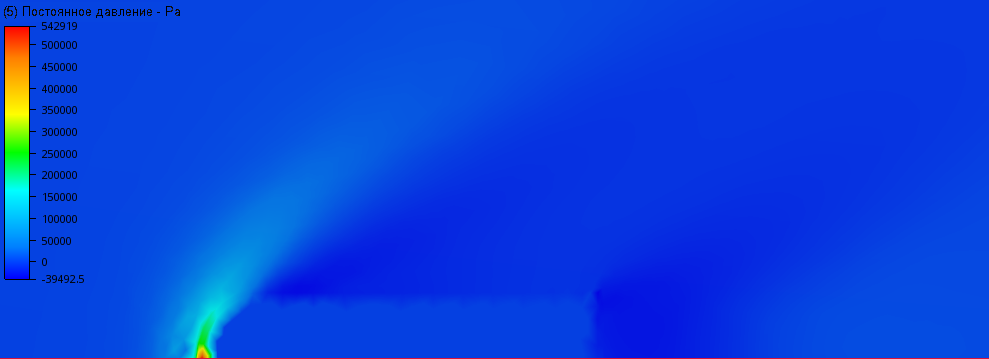

Выберите Статическое давление из меню Глобальный результат на контекстной панели Глобальный:
Прим.: Эти изображения показывают скачок маркера верх по течению и вслед, вниз по течению. С точной сеткой, удар выглядит более резким.
Поздравляем! Вы выполнили задание. Щелкните здесь для возврата к главной странице учебных пособий
