В этом уроке, мы смоделируем поток над маркером, движущимся с числом Маха 1.5, через воздух, на уровне моря.
Используя методы, рекомендуемые для высокоскоростного внешниго потока, маркер погружается в большой объем воздуха. Подобласть окружает маркер, чтобы помочь сосредоточить сетку в ожидаемой ударной области и в пути.

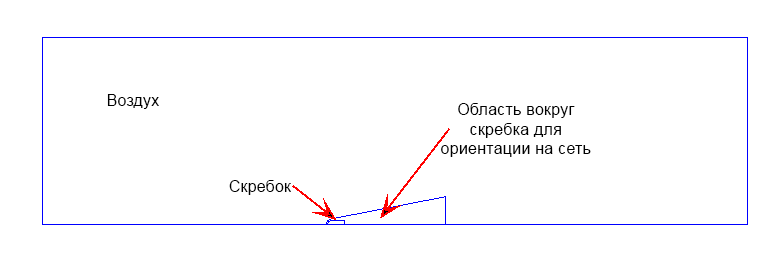

Здесь имитация геометрии:
Для закрытия вида маркера:
Эта геометрия осесимметрична вокруг оси X. Сетка очень высоко вблизи тело, чтобы захватить сильные градиенты и гораздо грубее рядом с дальней границей поля.
Дальняя граница поля простирается на 50 длины хорды от тела. Граничные условия размещены далеко от тела, чтобы свести к минимуму их непосредственное влияние на поток вблизи тела.
Ключевые темы
- Внешний сжимаемый поток
- Осесимметричный (2D)
- Создание материала
- Сверхзвуковой поток с ударной нагрузкой
Цели
