В этом примере мы создадим шаблон с материалом и параметрами анализа. Вместо определения граничных условий в шаблоне, мы создим правила в следующем шаге, которые свяжем их с группами объектов САПР. Это демонстрирует, как оба средства автоматизации работают вместе.
Это пример того, как можно использовать автоматизацию некоторых простых шагов прежде чем запускать модель САПР.
Запустите Autodesk® CFD. Разверните панель Запустить и нажмите кнопку Шаблоны.
Нажмите кнопку Создать... для создания нового шаблона.
В ответ на запрос, укажите имя шаблона как "Manifold_example"
Шаблон сохраняется в папке users\username\AppData\Local\Autodesk\CFD <version>\Template

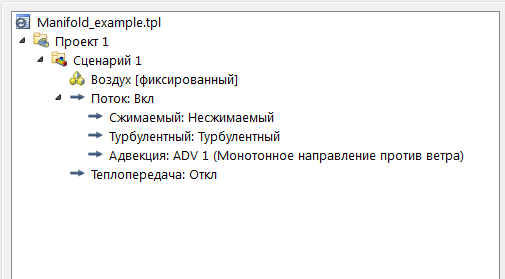

В списке "Шаблон", щелкните Manifold_example.tpl.
Чтобы создать материал "Воздух":
Щелкните правой кнопкой мыши Сценарий 1. Выберите Добавить материал...

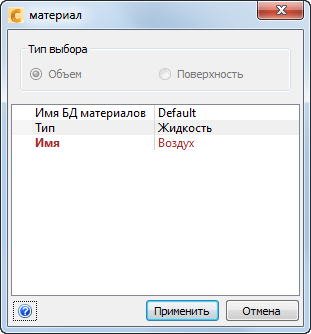

В диалоговом окне "Быстрое редактирование материала" Тип = Жидкость
Имя = Воздух
Нажмите кнопку Применить.
Нажмите "Сохранить".
Закройте диалоговое окно шаблона.
