Граничные условия для исследования проекта будут назначена автоматически с использованием правил, созданных в данном шаге.
В этом примере, граничные условия можно легко применять с шаблона. Тем не менее, для моделей, содержащих большое количество экземпляров одного состояния (такие как электронные приборы), правило может быть гораздо эффективнее, поскольку оно автоматизирует применение параметра на основе правила.
Разверните панель Запуск, и выберите Правила.
Нажмите *** Щелкните, чтобы создать правило***

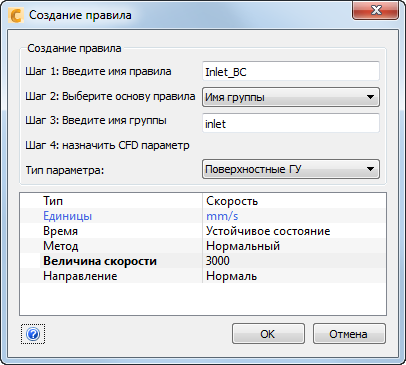

Шаг 1: Укажите имя правила для "Inlet_BC"
Шаг 2: Задайте основное правило Название группы
Шаг 3: Укажите "вход" как имя группы
Шаг 4: Выберите Граничное условие поверхности в качестве Типа установки
Тип = Скорость
Единицы измерения = мм/с
Величина скорости = 3000
Нажмите "ОК".
Нажмите *** Щелкните, чтобы создать правило***

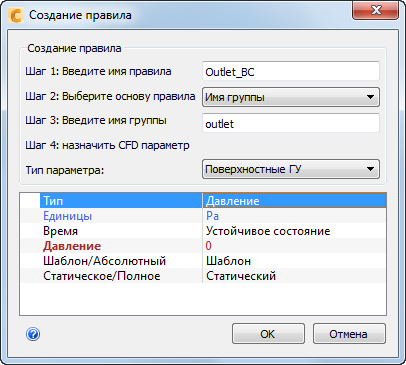

Шаг 1: Укажите имя правила для "Outlet_BC"
Шаг 2: Задайте основное правило Название группы
Шаг 3: Укажите "выход" в качестве имени группы
Шаг 4: Выберите Граничное условие поверхности в качестве Типа установки
Тип = Давление
Единица измерения = Pa; давление = 0
Нажмите "ОК".

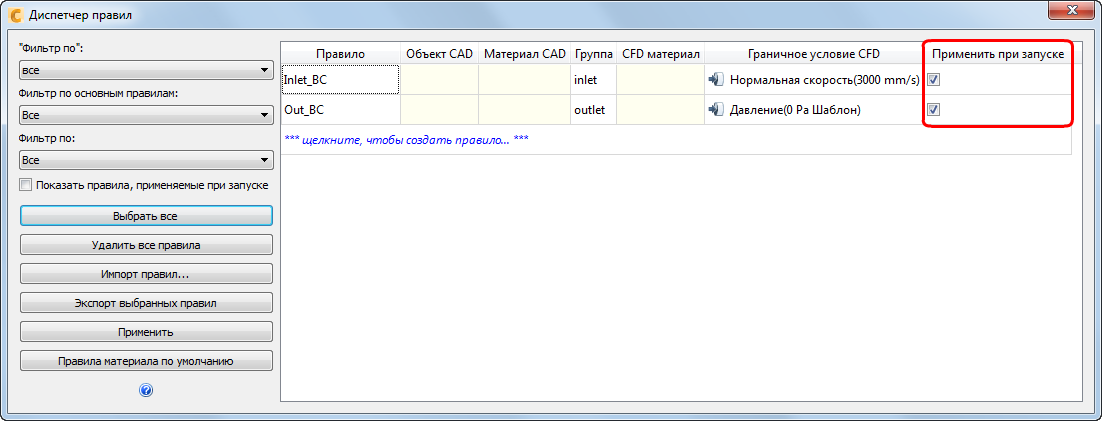

Установите флажок Применить при запуске для обеих правил.
Закройте диалоговое окно "Диспетчер правил".
Закройте программу Autodesk® CFD.
