Две детали этой модели являются твердотельными. В этом примере используются инструменты геометрии, чтобы создать внутреннюю деталь для водного потока с помощью закрытия отверстий.
Щелкните Инструменты геометрии на вкладке Настройка.
В диалоговом окне "Инструменты геометрия", выберите вкладку Заполнение пустоты.

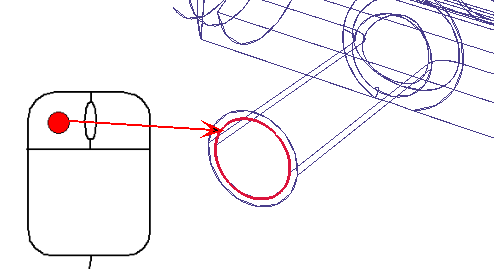

Выберите одно из внутренних ребер первого впускного отверстия.
Прим.: Другое ребро выделится автоматически.
Нажмите кнопку Создание поверхности
Закрытие впускного отверстия для холодной воды

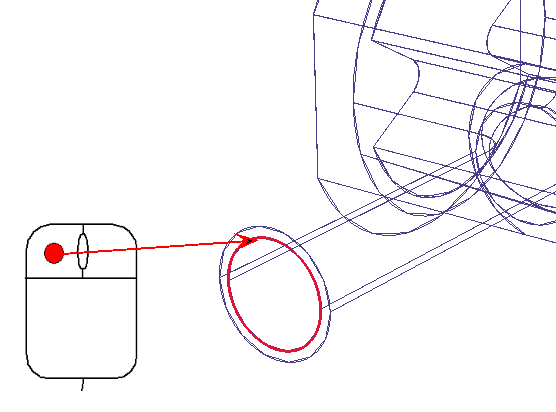

Поверните модель и выберите одно из внутренних ребер второго впускного отверстия.
Прим.: Другое ребро выделится автоматически.
Нажмите кнопку Создание поверхности
Прим.: Как видите, инструмент заполнения пустоты создает крышки на поверхности впуска, которые имеют со сплошной частью трубы общее ребро. При расчете теплопередачи наличие общих ребер может привести к искусственному теплообмену между твердым телом и жидкостью. В этом учебном пособии данный фактор не учитывается. Однако при более точных расчетах необходимо применить альтернативный метод: создать закрывающие элементы в модели САПР или даже подавить внешнюю стенку трубы в моделировании.
