В этом уроке мы изучим поток воды через упрощенный бытовой кран. Введите крану горячий и холодный поток, объедините в зоне смешивания, и выйдите через выходное отверстие.

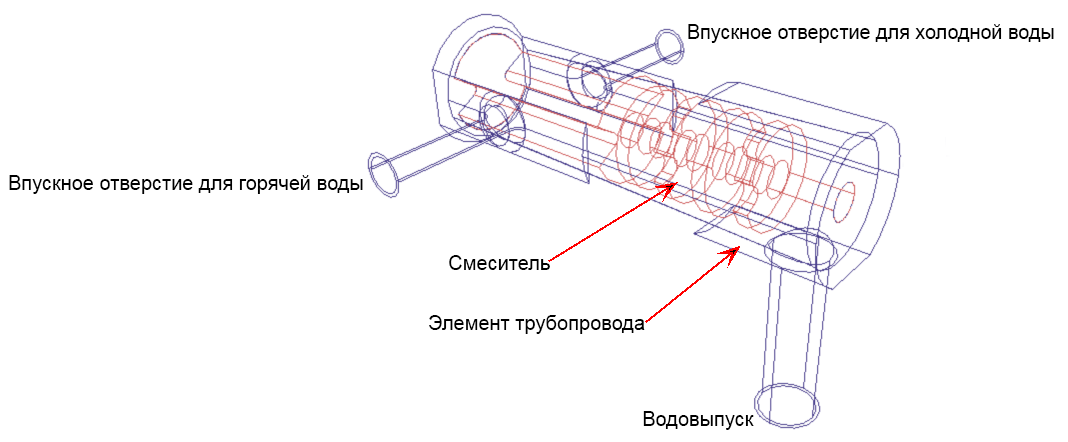

Модель САПР состоит из двух твердотельных деталей. Мы будем использовать Autodesk® CFD Инструменты геометрии чтобы создать внутреннюю деталь для имитации воды. Разделитель трубы и смешивания выполнен из меди.
Мы запустим поток и теплопередачу, используя Автоматическую принудительную конвекцию. Это автоматически переходит между деталями анализа потока и теплопередачи.
Ключевые темы
- Поток жидкости в устройстве типа "Клапан"
- Создайте объемный расход, используя инструменты геометрии
- Сопряженная и принудительная конвекция теплопередачи
- Автоматическое определение размеров сетки
- Автоматическая принудительная конвекция
- Создание секущих поверхностей
- Отображение векторов и частицы трассировки
- Центр решений
- Критические значения
Цели
- Оцените распределение потока через Кран
- Оценка равномерности температуры воды на выходе из крана
- Измерьте перепад давления на кране
- Сравните падение давления после изменения настройки
- Сравните температурный градиент для двух сценариев
