第二间房屋建模

第二间房屋的前面有一个尖顶形的屋顶线和一个拱形的入口。我们将集中讲述如何建模它们，因为您已经知道如何建模窗户了。

设置课程：

• 继续处理上一课中的场景，或 打开 \modeling\facades\facade_modeling_house1.max 。

查看第二间房屋的位图，并记下其尺寸：

1. 在主菜单中，选择“渲染”“查看图像文件”。在“查看文件”对话框中，导航到 \sceneassets\images 文件夹，然后高亮显示 fac4.jpg 。

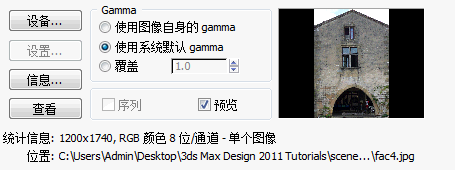

   在“查看文件”对话框的左下角，有一个状态条显示图像的尺寸，即 1200 x 1740 像素。


2. 单击“打开”以实际大小查看图像。

3. 观看完照片后关闭图像窗口。

创建房屋的平面：

1. 单击 （最大化视口切换），显示带有四个视口的布局。
2. 将右上角视口改为“前”视口，并将其激活。
3. 选择 Facade1 然后单击 （最大化显示选定对象）。
4. 平移视口，让“Facade1”显示在左边。
5. 在 “创建”面板上，激活 （几何体），然后在“对象类型”卷展栏中，单击以激活“平面”。
6. “透视”视口中拖动以创建一个球体。将“长度”（高）值改为 10.0 米，“宽度”值改为 6.8 米。改“长度分段”=“宽度分段”= 1。

   注： 新房屋的纵横比就是 1200:1740，即 0.69，因此 10 米 x 6.8 米的尺寸就接近于真实世界的尺寸了。（Monpazier 的大多数房屋都是 6.8 米宽。）

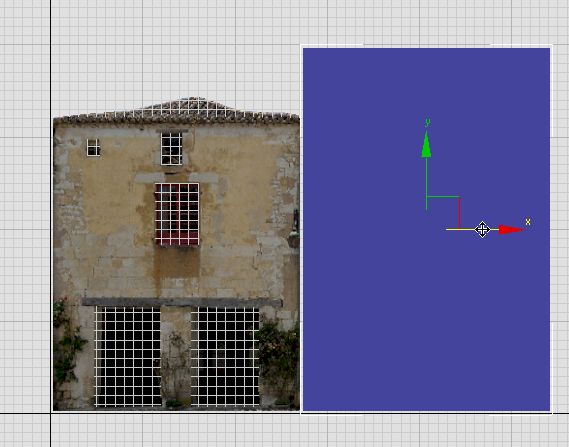

7. 移动新平面，使其与 Facade1 持平，然后向右移至上一间房子的右边，中间空出一小段距离。

8. 将新平面命名为 Facade4。
9. 转至 “层次”面板。在“调整轴”卷展栏上，启用“仅影响轴”，然后 将轴垂直移动至 Facade4 平面的底部。
10. 右键单击 Facade4 面，在四元菜单的“变换”（右下角）区域中，选择“转换为”“转换为可编辑多边形”。

对平面进行纹理处理：

1. 打开“Slate 材质编辑器”。
2. 在“材质/贴图浏览器”面板中，找到“材质” mental ray，并将 Arch & Design 项拖入到活动视图中。
3. 双击 Arch & Design 材质节点以显示其参数。
4. 将材质命名为 Facade 4。
5. 在“模板”卷展栏上，从模板的下拉列表中选择“无光磨光”。
6. 在“材质/贴图浏览器”面板上，找到“贴图”“标准”，然后将“位图”项拖入到活动视图中。
7. 在打开的文件对话框中，选择 fac4.jpg 作为位图，关闭“序列”，但后单击“打开”。

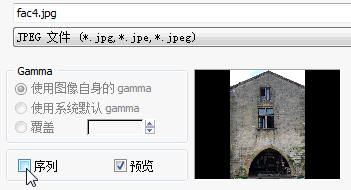

   重要： 在“选择位图图像文件”对话框中，确保禁用“序列”。


   启用“序列”后，3ds Max 会尝试创建 IFL 动画，而我们只想打开单个图像。

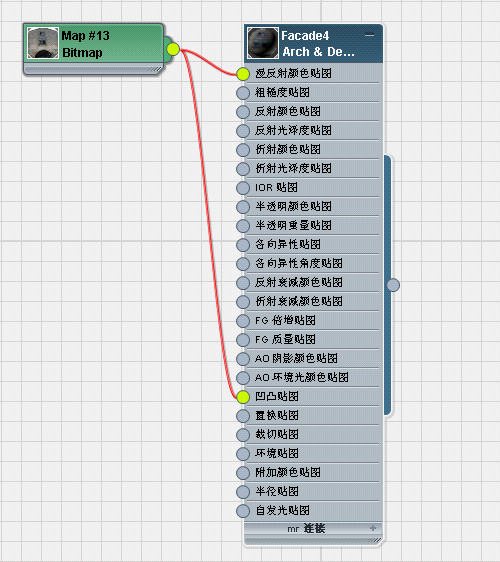

8. 将位图与 Arch & Design 材质的“漫反射颜色贴图”和“凹凸贴图”组件相关联。

9. 单击“Facade 4”材质节点以使其呈活动状态，然后启用 （视口中显示明暗处理材质）。
10. 从 Arch & Design 材质节点的输出套接字（右边的小圆圈）处拖动材质，将其放到视口中的 Facade 4 平面上。


    拖放是应用材质的另一种方法。

    注： 您看不到线框的另一端，因为它穿过了“Slate 材质编辑器”右侧或者视口中的面板。

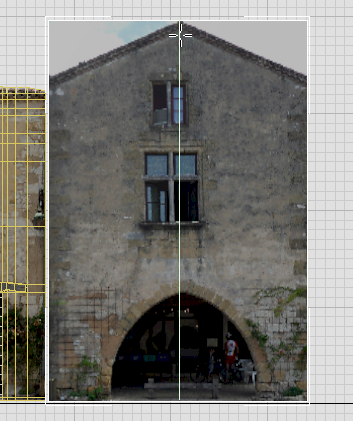

    “前”视口中进行过明暗处理的平面

11. 关闭“Slate 材质编辑器”。

设置堆栈和面选择颜色：

1. 转至 “修改”面板。
2. 从“修改器列表”中添加一个“UVW 贴图”修改器。再次单击“可编辑多边形”，然后添加“多边形选择”修改器。
   重要： 在堆栈上，“多边形选择”必须在“可编辑多边形”对象和“UVW 贴图”修改器之间。否则，在某些子对象层级不会保留位图投影。
3. 确保堆栈的全部三个层级（两个修改器和“可编辑多边形”对象本身）都已启用 （显示最终结果）。
4. 再次单击“可编辑多边形”层级，将其激活。
5. 在“编辑几何体”卷展栏中，启用“保持 UV”。

6. 向下滚动至“细分曲面”卷展栏，如果它尚未打开则将其打开。
7. 在“细分曲面”卷展栏上，确保“显示框架”呈启用状态。
8. 单击“显示框架”后面的第二个色样。


   该颜色就是高亮显示的多边形的颜色。

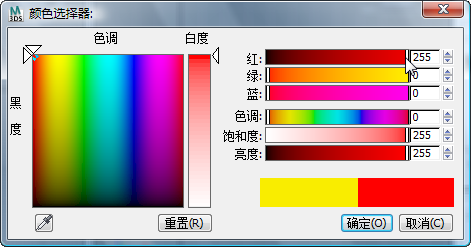

9. 在“颜色选择器”上，将大红选作高亮显示的颜色，然后单击“确定”。


调整屋顶线：

1. 在功能区上，单击 （边）转至“边”子对象层级。在“编辑”面板上，单击 （快速循环）将其启用。
2. 确保视口显示“边面”(F4)。

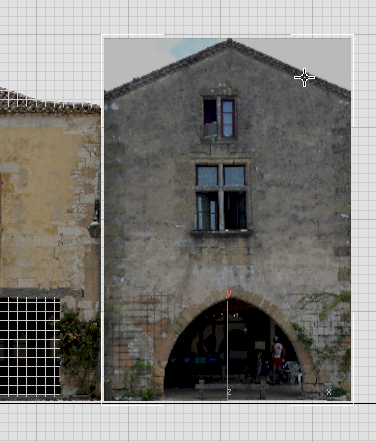

3. 以屋脊为中心创建一条垂边。

4. 右键单击以禁用“快速循环”工具。

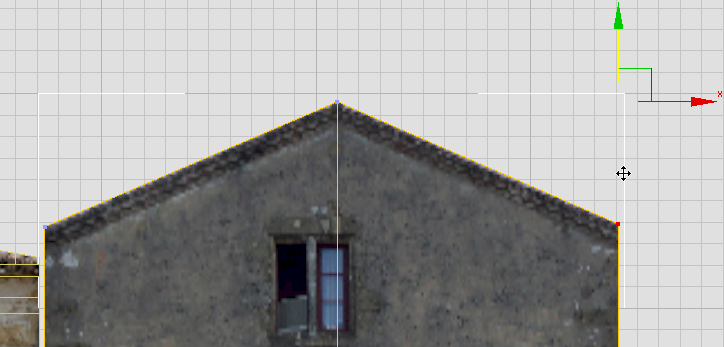

5. 在功能区上，单击 （顶点），转至“顶点”子对象层级。 向下移动左上方和右上方的顶点，以与屋顶线齐平。

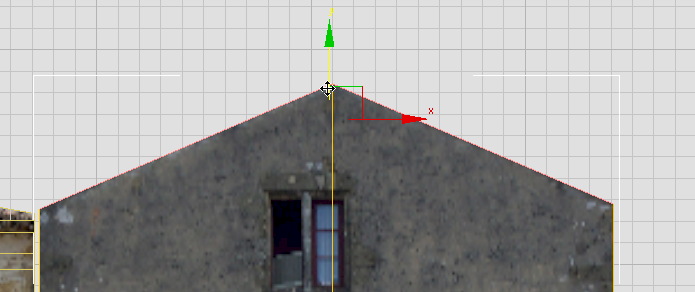

6. 在功能区上，单击 （边）转至“边”子对象层级。单击 后，按住 键并单击以选择两条屋顶边，然后按住 键并将其垂直向下移动一点，以隐藏檐口。


   如同对 Facade1 的操作一样，接下来您将为屋顶添加细节。

添加窗户的边线：

尽管不会在此详细介绍如何创建窗户，但将为您介绍如何添加窗户的构造边，因为它对于构造拱门将有所帮助。

1. 在功能区“编辑”面板上，单击 （快速循环）再次将其启用。
2. 为两个窗户添加垂直边。

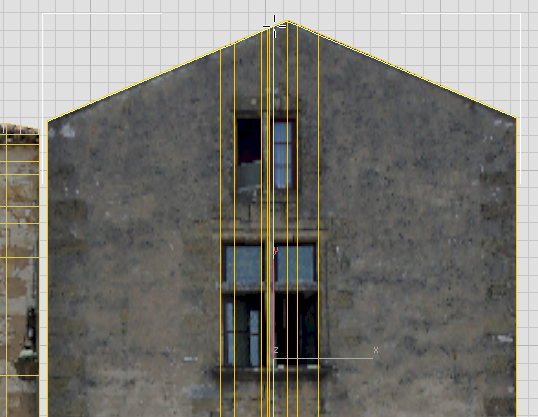

3. 同时也要为两个窗户的中央分割线添加垂直边。


   在使用“快速循环”时您会注意到，由于尖顶的屋顶，“水平”循环现在已呈人字形。要获得真正的水平边，您需要先使用另一种工具。

4. 在功能区“编辑”面板上，启用 （快速切片）。

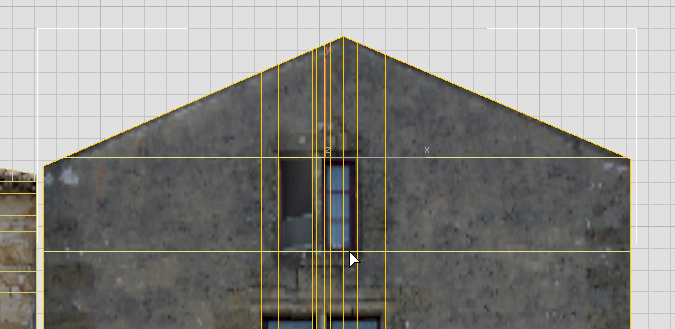

5. 将光标置于上面窗户的顶部水平位置，然后单击鼠标一次。

   3ds Max 将创建单个水平切片。


6. 再次单击鼠标以“设置”快速切片。（如果您拖动鼠标，3ds Max 将旋转切片，但我们此时不需要此操作。）

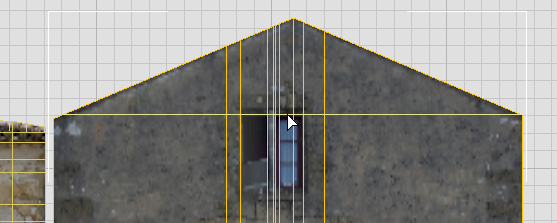

7. 再次使用 （快速切片）以创建上部窗口的下部边。

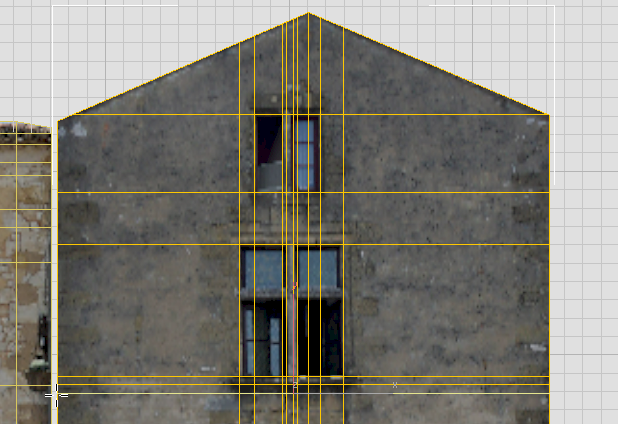

8. 使用“快速切片”完成创建上部窗口的水平边后，可以再次使用 （快速循环）创建下部窗口的水平边。

   注： 尽管我们不会完成本教程中的步骤，但将对下部窗台使用三个水平循环，因为在最终模型中下部窗台将具有两个挤出级别。您可以在 facade_modeling_completed.max 中看到此级别。

现在，您具有一些栅格，实际建筑轮廓将基于这些栅格。

下一节

向建筑添加细节
