若要对驾驶舱进行建模，将从在驾驶舱区域对机身进行定形，然后在该区域中挤出多边形开始。这是建模驾驶舱盖的基础，驾驶舱盖将成为一个单独的对象。
设置课程：
- 继续使用上一课程中的场景或
打开
\modeling\p47\p47_no_cockpit.max
。 - 如果打开该文件，
请选择 P-47。在功能区
“多边形建模”面板上，单击“修改模式”。
塌陷堆栈：
- 右键单击 P-47，然后从四元菜单的“工具”（右下方）象限中，选择“转换为”“转换为可编辑多边形”。
既然您已创建了水平稳定器和机翼，那么“对称”修改器就完成了它的工作，因此您可以再次将飞机模型重新塌陷到统一对象中。
设置驾驶舱的轮廓：
- 在功能区 “多边形建模”面板上，激活
（顶点）。 - 如果 X 射线显示处于禁用状态，请按 Alt+X 再次将其启用。

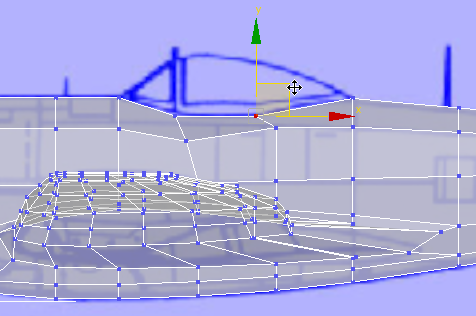

- 在“前”视口中，区域选择位于选定驾驶舱前端的顶部顶点正后方的顶部顶点，然后
移动它们以匹配蓝图图像中的驾驶舱轮廓。

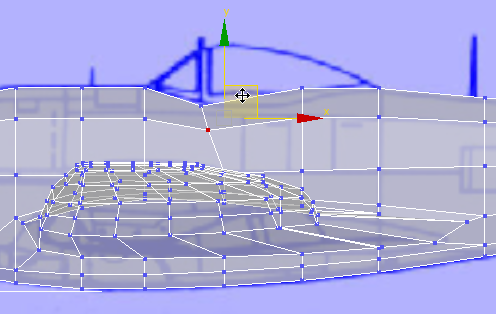

注： 现在模型处于塌陷状态，在使用区域选择选定顶部行时，您将选定三行顶点：机身的两侧和中间。 - 区域选择侧边上的顶点正下方的顶点，然后向前 移动它们，使网格更规则些。

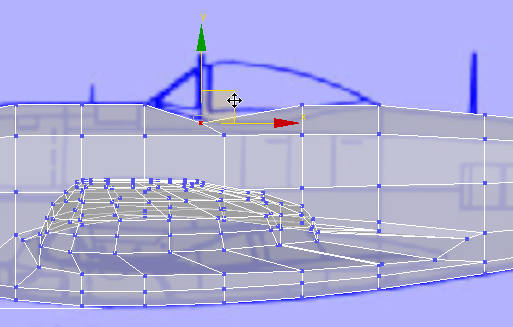

- 区域选择步骤 2 中所移动的顶部顶点后面的顶部顶点，然后 移动这些顶点以便也匹配蓝图轮廓。

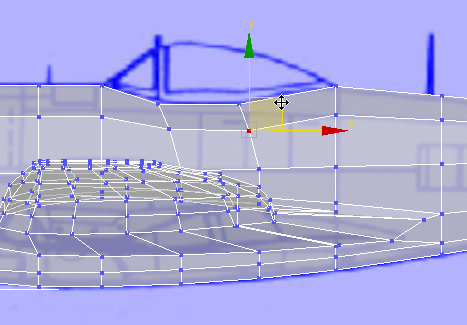

- 区域选择位于侧边上的顶点正下方的顶点，然后向前 移动这些顶点以调整网格，就像对更前面的边执行的操作一样。

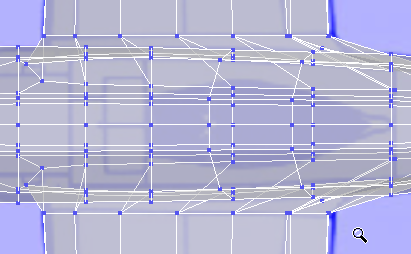

- 在“顶”视口中，
平移并
放大，以便清晰地显示驾驶舱区域。

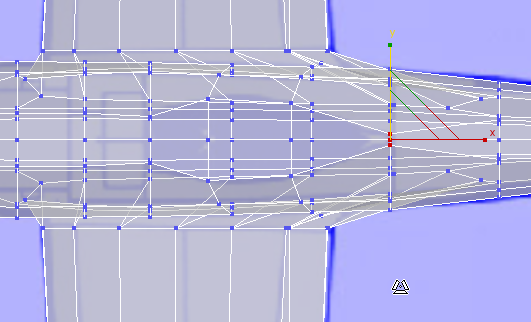

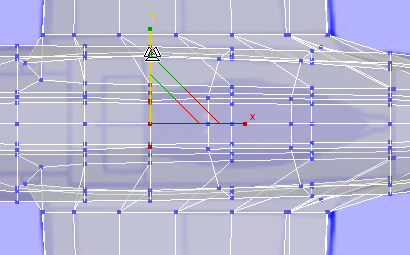

- 在“前”视口中，区域选择驾驶舱前边上的顶点行，然后在“顶”视口中沿 Y 轴
放大这些顶点，以便匹配蓝图图像中的驾驶舱的形状（深蓝色区域）。

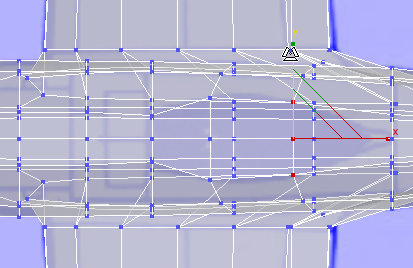

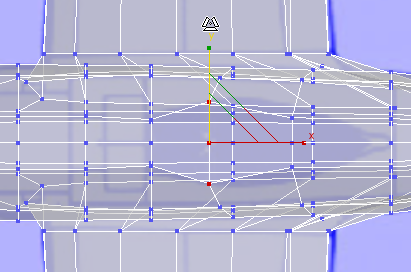

- 对于勾画出驾驶舱区域的其他三行重复上述步骤。在“前”视口中区域选择顶点，然后在“顶”端口中观察对其进行缩放的方式。
挤出驾驶舱盖：
- 在功能区 “多边形建模”面板上，激活
（多边形）。 - 在

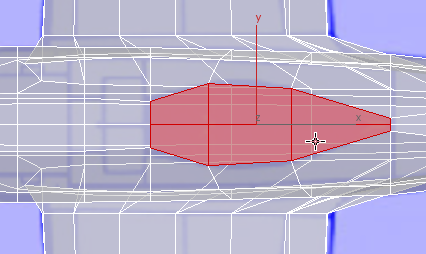

“修改”面板 “选择”卷展栏上，启用“忽略背面”。 - 在“顶”视口中，单击 后，按住 Ctrl 键并单击以选择构成驾驶舱区域的多边形。
- 在功能区“多边形”面板上，单击

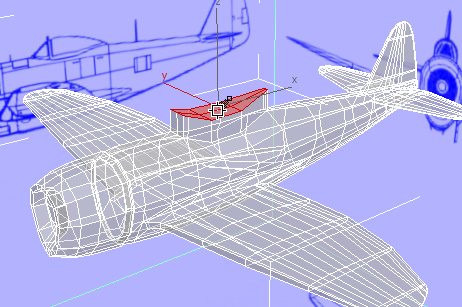

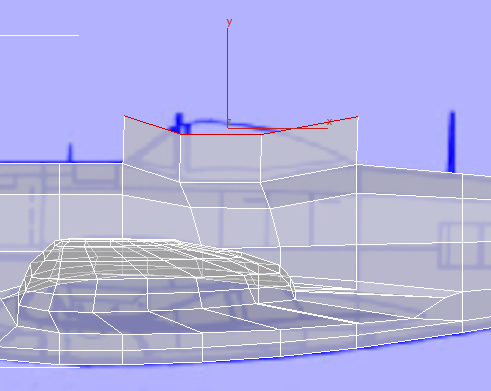

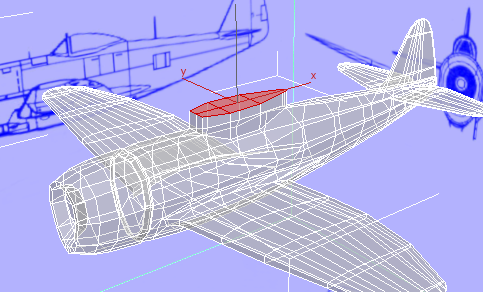

（挤出）。在“透视”视口中，挤出多边形：在“前”视口中观察您的工作，以便挤出大约蓝图图像中驾驶舱盖的高度。
前视图

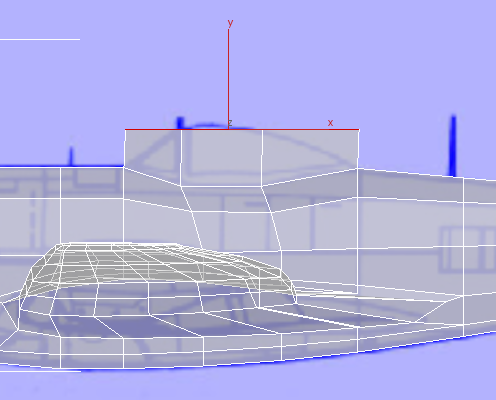

- 在功能区“对齐”面板上，单击
（对齐 Y）。
前视图
如果需要，
移动多边形，使在“前”视口中的高度与蓝图图像中的驾驶舱盖的高度相同。 - 在 “修改”面板 “选择”卷展栏上，禁用“忽略背面”。
