现在将标记添加到道路上。
设置课程：
- 从上一课程中的场景继续，或
打开
\civil_view\linkroad_3.max
。
为中心线创建标记：
- 如果尚未打开 Civil View 浏览器，请选择“Civil View”菜单
“Civil View 浏览器”。 - 在场景资源管理器中，选择道路的中心线 C3Dbaseline-Link Road-Centreline 1。
提示： 默认情况下，在视口的左侧显示“场景资源管理器”面板，但如果已隐藏该面板，可以按 H 键显示该资源管理器的浮动版本。在 Civil View 浏览器上，下部面板现在显示导入的图形对象的“对象列表”卷展栏。C3Dbaseline-Link Road-Centreline 1 将高亮显示。

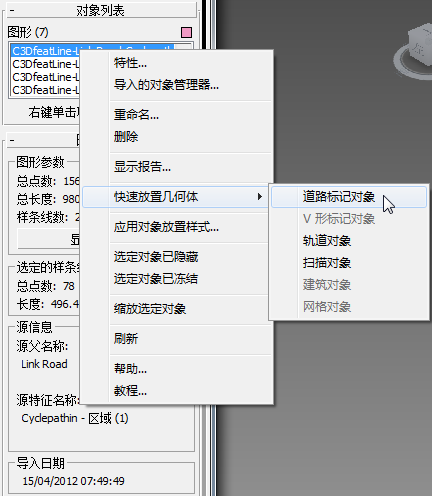

- 右键单击高亮显示的中心线条目，然后从弹出菜单中选择“快速放置几何体”“道路标记对象”。

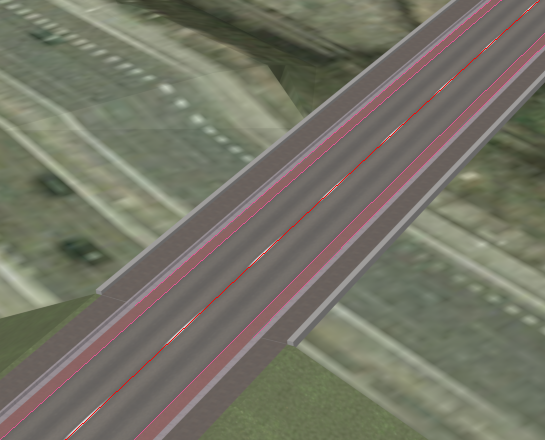

3ds Max 将为道路添加一条连续的中心线，您可以在视口中看到它的局部。

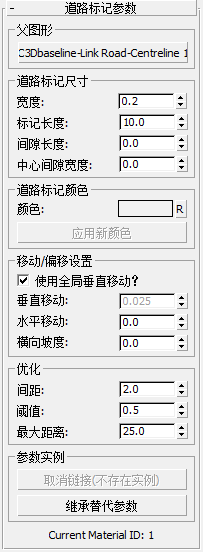

- 在 Civil View 浏览器中滚动，以便可以看到“道路标记参数”卷展栏的所有内容。
- 在“道路标记”卷展栏 “道路标记尺寸”组中，将相应设置按照如下所示更改：
- 标记长度：3.0
- 间隙长度：7.0
视口将更新以显示这些更改。

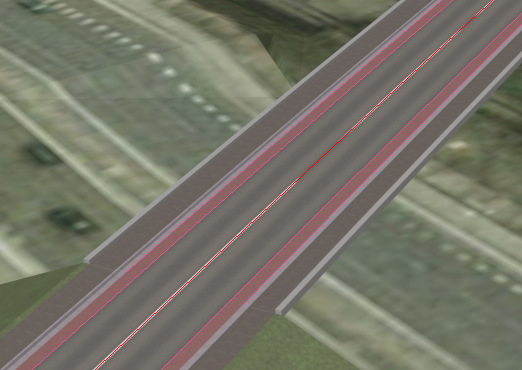

视口中看上去好像缺少某些中心线标记，原因是您需要调整道路标记的垂直偏移。
- 在“Civil View 浏览器” 上部面板（“Civil View 浏览器”卷展栏）上，单击“场景设置”条目。

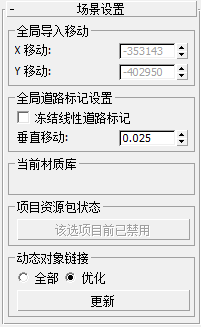

在下部面板中，“Civil View 浏览器”将打开“场景设置”卷展栏。
- 在“场景设置”卷展栏 “全局道路标记设置”组中，将“垂直移动”值更改为 0.05。
现在，所有道路标记都是可见的。
注： 您也可以为各个道路标记对象中的一部分设置“垂直移动”，但通常情况下，最好将场景作为一个整体进行设置。
为自行车道创建标记：
- 从“Civil View”菜单中，选择“Civil View”“道路标记样式编辑器”。

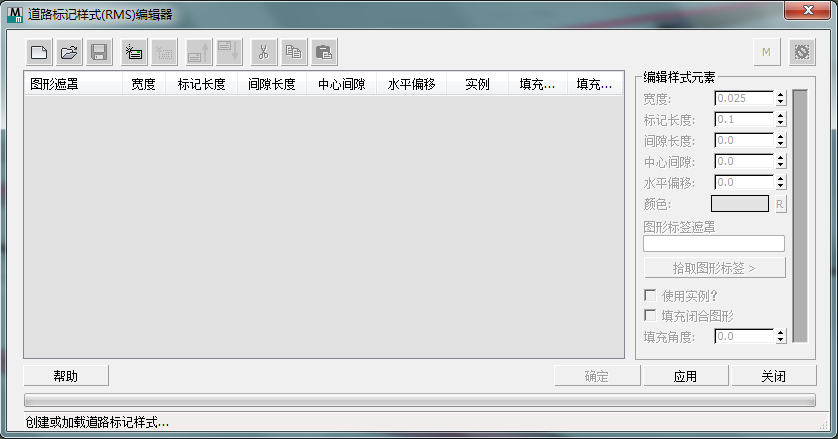

3ds Max 将打开“道路标记样式(RMS)编辑器”对话框。
- 在元素列表上方的工具栏上，单击
（添加新元素）。 3ds Max 会将图形条目添加到列表中。
- 在编辑器对话框右侧的“编辑样式元素”组中，将“间隙长度”更改为 1.0。
“编辑样式元素”组右侧的预览将更新，以显示新的虚线道路标记。
- 在“图形标签遮罩”字段中，将输入从“Shape01”更改为 *cyclepathin*（请勿省略星号）。
此通配符字符串将选择自行车道的所有内部边界。
- 单击“应用”。
现在，虚线便显示在自行车道的边处。
为中心线创建一个样式，以便可以将它与自行车道样式一起保存：
- 在元素列表上方的工具栏上，再次单击 （添加新元素）。
3ds Max 会将另外一个图形条目添加到列表中。
- 在“图形标签遮罩”字段中，将该条目从“Shape01”更改为 *centreline*。
此通配符字符串会选择中心线。
- 在“编辑样式元素”组中，按如下方式更改相应设置：
- 标记长度：3.0
- 间隙长度：7.0
这些值与之前设置的值相同，但在此输入这些值便可保存样式以供之后使用。
- 单击“应用”。
3ds Max 将更新中心线标记。
保存道路标记样式：
- 在元素列表上方的工具栏中，单击
（保存样式）。 - 当 3ds Max 出现提示时，将该样式命名为 myroadway_markings.rms。
- 单击“确定”关闭“道路标记样式(SOS)编辑器”。
当 3ds Max 询问是否确定要关闭该对话框时，单击“是”。
保存工作：
- 将场景保存为 my_roadway_markings.max。
