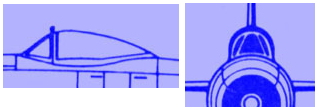

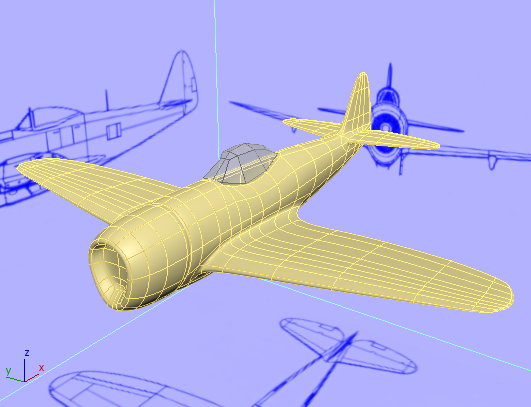

此特定模型中的座舱罩为泡状罩，它是 P-47 的罩选项之一。飞行员坐在玻璃泡内。前风挡的侧面有两个侧风挡，三个风挡由类似于滚动条的金属支杆来支撑。
注： 在网络上，您可以找到 P-47 的完美照片，这些 P-47 有的带有泡状罩，有的带有早期样式的具有更多金属部件的罩。
设置课程：
- 继续使用上一课程中的场景或
打开
\modeling\p47\p47_fuselage_final_smoothing.max
。
调整前风挡的形状：

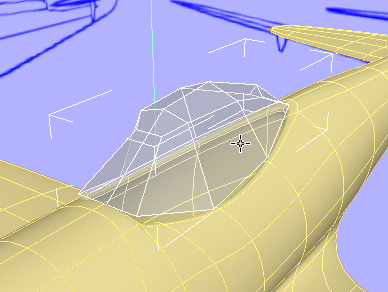

- 右键单击视口，然后从四元菜单中选择“全部取消隐藏”。
现在，可以再次看到罩。
-
环绕、
平移和
缩放透视视口，以获取罩的更近视图。
-

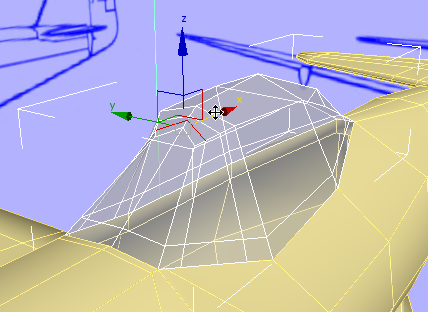

选择罩，如果需要，按 F4 键显示边面。
- 转至

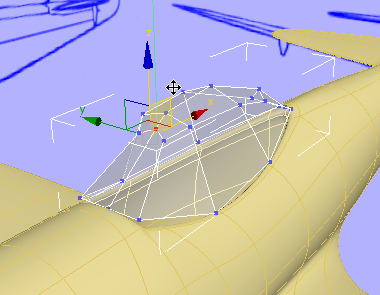

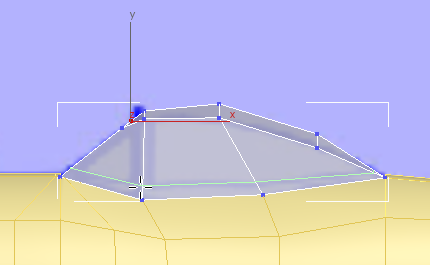

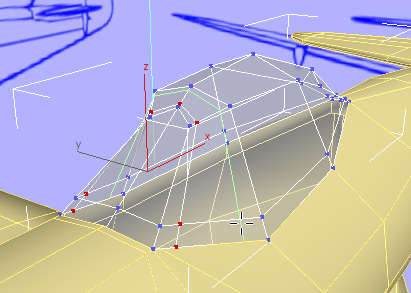

（“顶点”）子对象层级。 选择前风挡顶部中央的顶点。
- 在功能区
“编辑”面板上，激活
（“约束到边”）。然后

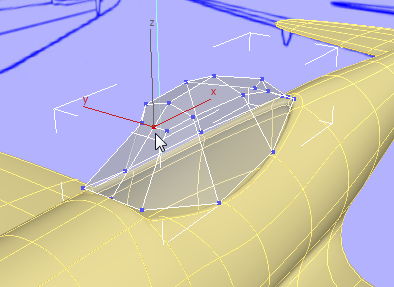

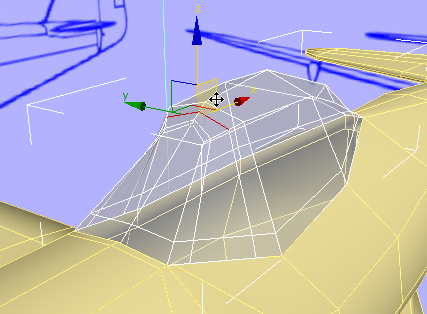

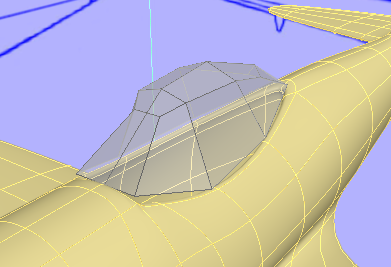

将顶点向上移动，使前风挡顶部变得更尖一些。
- 激活
（“选择对象”）以取消激活“移动”。 - 在功能区“编辑”面板上，激活
（“约束到无”）。
添加边缘以加固金属部件：
- 在功能区 “编辑”面板上，启用

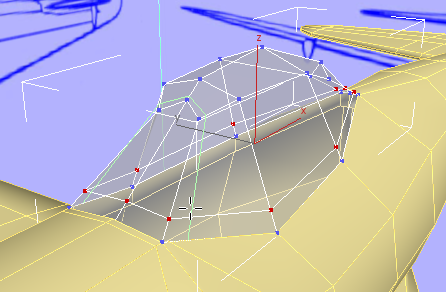

（快速循环）。 - 添加边圈以加固罩的金属部件，如下所示：
- 在水平方向，添加到罩的基部。 提示： 使用前视口完成此操作，以便可以将边圈与蓝图匹配。
- 在垂直方向，放在紧靠定义前风挡的边的后面。
- 在垂直方向，放在紧靠定义“滚动条”支杆的边的前面。
- 在水平方向，添加到罩的基部。
- 右键单击以退出“快速循环”工具。
- 转到

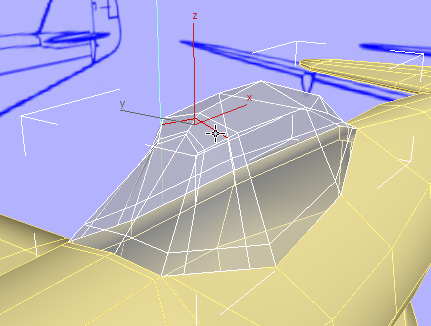

（“边”）子对象层级。 - 单击后，在按住 Ctrl 键的同时单击，以选择“滚动条”支杆的前上部。
- 在功能区“编辑”面板上，激活 （“约束到边”）。然后 将边向后移一点，给支杆留出更均匀的宽度。
- 对定义风挡框后部的两个上边进行类似的调整， 将它们稍微向后移动，以使框的宽度更均匀。
- 激活 （“选择对象”）以取消激活“移动”。
- 在功能区“编辑”面板上，激活 （“约束到无”）。
向金属部件添加宽度：
- 转到
（“多边形”）子对象层级。 - 单击
（“所有视图最大化显示选定对象”）。

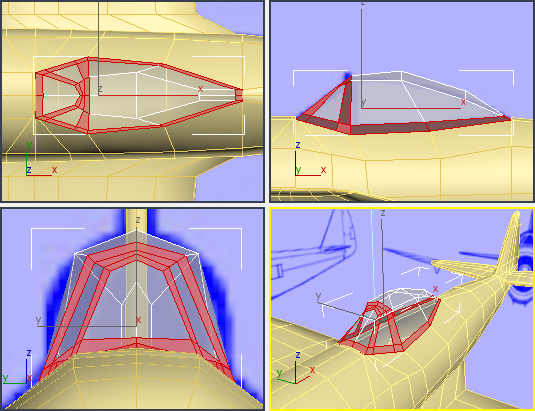

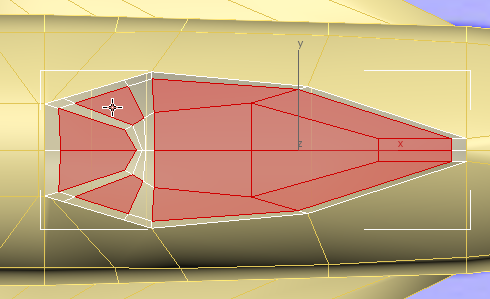

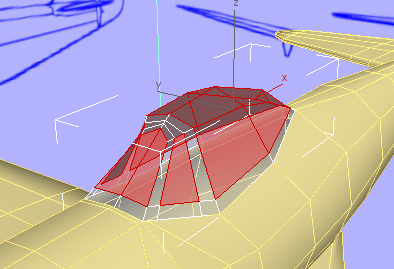

注： 当切换到“多边形”子对象层级时，您可能看到所有多边形都处于选中状态，如图所示。 - 单击罩的外部以取消选择所有多边形。然后单击，并在按住 Ctrl 键的同时单击对应罩的玻璃部分的多边形。需要使用顶视口才能选择透视视图中不可见的多边形。
顶视图
透视视图

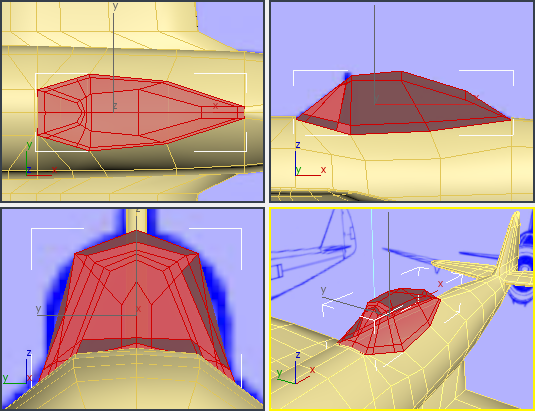

- 按 Ctrl+I 键可以反转该选择。
- 在功能区“多边形”面板上，按住 Shift 键并单击

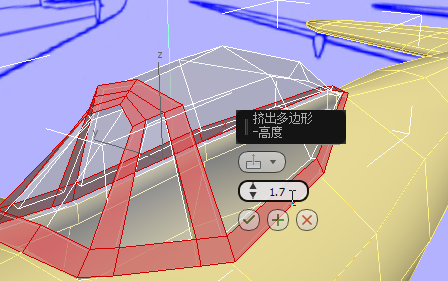

（“挤出”）。 3ds Max 将显示“挤出多边形”Caddy。
- 单击 Caddy 中的第一个控件，然后从下拉列表选择“局部法线”。

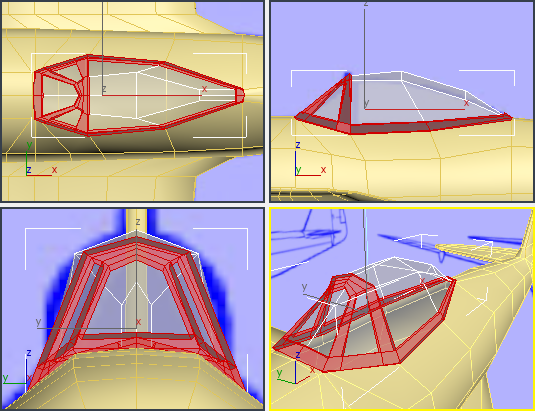

- 使用 Caddy 中的第二个控件将多边形挤出大约 1.7 个单位。
- 单击
（“确定”）以接受挤出。 - 在功能区（“修改选择”）面板上，单击
（“扩大”）。 此操作会选择当您挤出金属部件时创建的侧面。这些面也应当是金属材质。
- 在主工具栏上的“命名选择集”字段中，输入 canopy metal，然后按 Enter 键保存此多边形选择。
在下一课中将使用此选择。
保存工作：
- 将场景保存为 p47_canopy_metal_glass.max。
