将模型导入到 3ds Max

现在，您有一个可以导入到 3ds Max 的模型。

将 SAT 模型导入到 3ds Max：

1. 启动 3ds Max。
2. 依次单击“文件”菜单 > “设置项目文件夹”，并将当前项目设置为 Autodesk 3ds Max 2018 Tutorials。
3. 依次单击“自定义”菜单 > “单位设置”。在“单位设置”对话框上，选择“公制”，然后从下拉列表中选择“毫米”。单击“确定”。

4. 依次单击“文件”菜单 > “导入”。在“选择要导入的文件”对话框中，导航到 \import\Inventor_files 文件夹，高亮显示 my_blade_clamp.sat ，然后单击“打开”。
   注： 如果跳过使用 Inventor 的过程，请导入 blade_clamp.sat 。

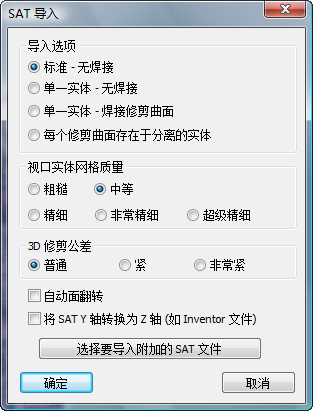

   3ds Max 将打开“SAT 导入”对话框。


5. 在“SAT 导入”对话框上，启用“将 SAT Y 轴转换为 Z 轴”。


   在 Inventor 中，上方向轴为 Y，而不是 Z 轴，就像在 3ds Max 中一样。因此，当您将文件从一个产品移动到另一个产品时，必须仔细进行此调整。

6. 单击“确定”。

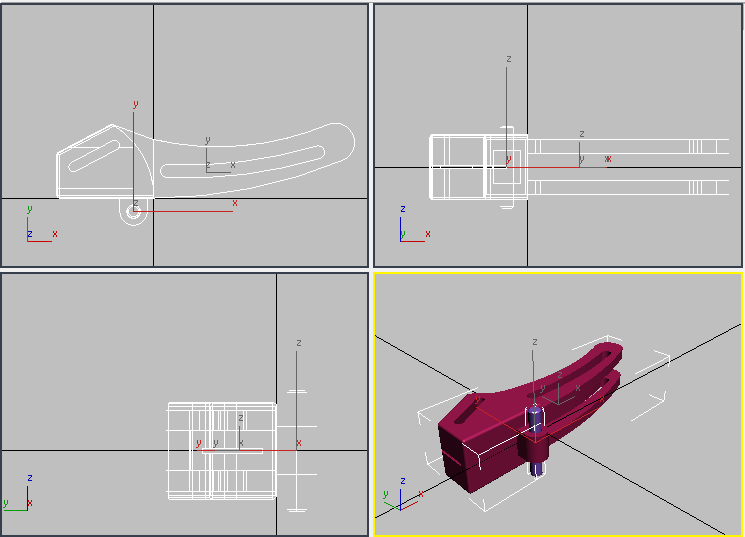

   3ds Max 现在将刀形钳显示为视口中的几何体。



   有两个对象：blade_clamp_01 是安装销，blade_clamp_02 是钳形自身。

检查几何体：

1. 选择钳形 blade_clamp_02，转到 “修改”面板。


   SAT 对象以“实体对象”类型的形式显示在 3ds Max 中。实体对象对实心体进行建模。

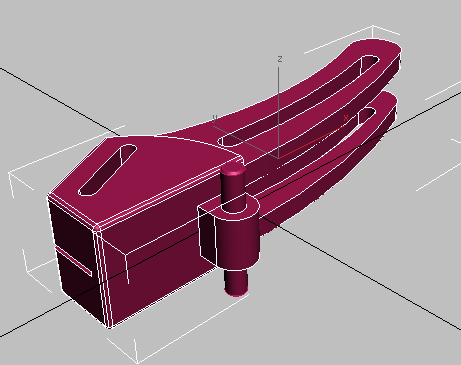

2. 将透视视口更改为边面显示（按 F4 键）。在“修改”面板上，查看“视口显示设置”卷展栏。


   默认情况下，显示设置为“二者”和“中”。


3. 选择“网格”以查看 3ds Max 对钳形的网格近似。

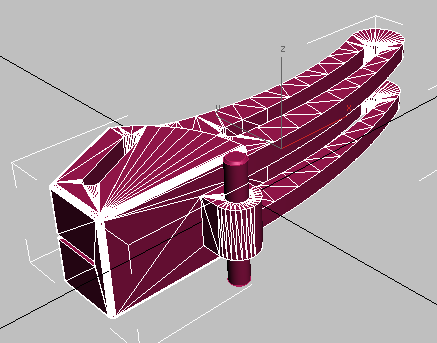

   在视口中，3ds Max 将“实体对象”近似为网格。尝试选择“粗糙”，然后选择“精细”作为网格类型。

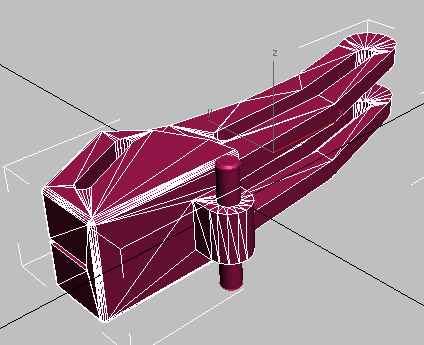

   粗糙网格

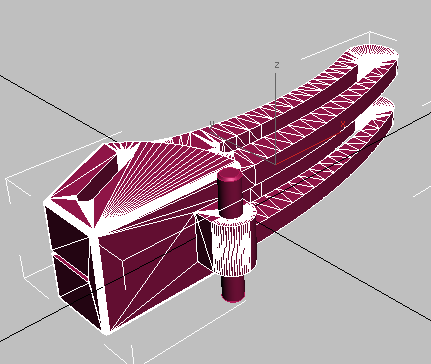

   精细网格

   注： “曲线”选项仅显示描绘实体对象几何体轮廓的曲线，即使视口是明暗处理的视图也是如此。

   如果您打算按照本教程所述对实体对象几何体进行变形处理，本教程可帮助明确设置“最大边长度 %”值。

4. 将“网格质量预设”更改回“中”。
5. 在“网格显示”组中，将“最大边长度 %”设置为 3.0。

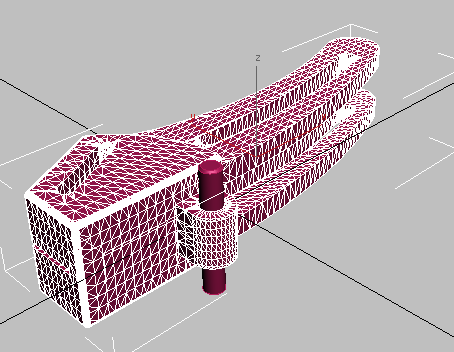

   3ds Max 对网格近似进行细分。



   此有细密纹理的细分可以为 3ds Max 修改器提供适当的几何体以进行修改。

   当“最大边长度 %”设置为 0.0 时，该参数处于非活动状态。2.0 与 5.0 之间的值适用于在 3ds Max 中对几何体进行变形处理。

6. 将“显示选项”更改回“二者”。

下一节

在 3ds Max 中编辑模型
