第1步：创建模型和矢量

本节介绍如何创建Reception牌匾的模型和矢量。

创建模型和矢量：

1. 创建模型：
   1. 显示新的模型对话框。
   2. 输入：

      宽度 (X) 500。

      高度 (Y) 300。

   3. 选择 mm 为单位。
   4. 指定大约 1500 x 900 的分辨率。
   5. 点击确定。
2. 创建矢量来表示牌匾的边缘：
   1. 选择矢量>创建>矩形。 工具设置 ：创建矩形 面板显示在屏幕。
   2. 选择矩形。
   3. 输入：

      宽度 450 。

      高度 250。

      拐角半径 50。

   4. 选中反转拐角复选框。

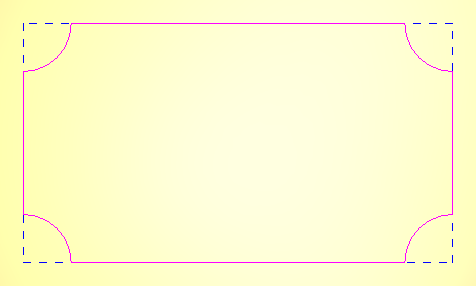

   5. 点击创建。 ArtCAM 创建矢量并将其显示在3D查看中：



3. 从牌匾的边缘创建一个偏移矢量，创建一个边框：
   1. 选择矢量>偏移。 工具设置 ：偏移矢量 面板显示在屏幕。
   2. 输入 偏移距离 30。
   3. 选择向内/左。
   4. 选择平倒角。

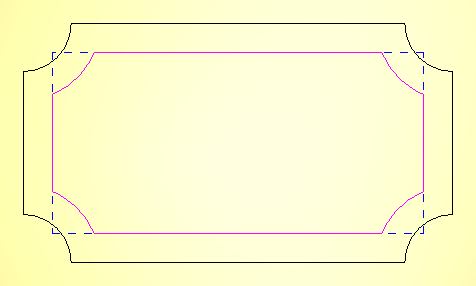

   5. 点击偏移。 ArtCAM 创建矢量并将其显示在3D查看中：



   6. 单击3D查看，取消选择矢量。
4. 创建矢量文本：
   1. 选择矢量>创建>文本。 工具设置 ：文字工具 面板显示在屏幕。
   2. 在字体列表中，选择 Tahoma。
   3. 选择尺寸 55毫米。
   4. 点击3D查看，然后输入Reception。
   5. 点击创建。 ArtCAM 创建矢量并将其显示在3D查看中。

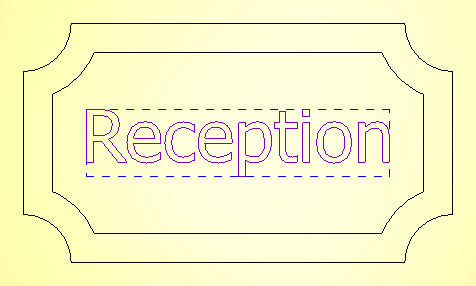

   6. 选择矢量>对齐>模型中心，将矢量文本定位在牌匾的中心：



   7. 单击3D查看，取消选择矢量。
