定义接头

接头可用于在 Factory 地板上装配零部件。接头允许在每个零部件上的特定点之间进行捕捉，并根据接头点的轴进行对齐。可以在以下位置上创建接头点：

• 平面
• 顶点
• 中点
• 端点
• 孔中心
• 工作点
• 工作平面

将接头放置在模型中的步骤：

1. 在功能区上，单击 “资源生成器”选项卡 “编写”面板 “定义接头”

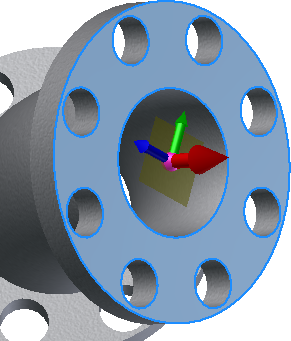

2. 在零部件上选择平整面、顶点、中点、端点、孔中心、工作点或工作平面。接头点空间坐标轴会显示在选择的点处。







   • 空间坐标轴上的红色轴表示当您从平面视图观察（从上向下看）时对象的 X 方向。这是建立连接的方向。
   • 绿色轴表示连接侧。
   • 蓝色轴表示连接的顶侧或上侧。
3. 可选：若要指定不同的接头点，请单击空间坐标轴的原点小球，然后选择新位置。
4. 可选：若要使 X 方向与现有边或面对齐，请单击空间坐标轴上的红色轴，然后选择要与之对齐的面或边。
5. 可选：若要反转空间坐标轴上轴的方向，请在红色箭头上的任意位置处单击鼠标右键，然后从弹出式关联菜单中选择“轴反向”。反转空间坐标轴会更改建立连接的方向。也可以通过以下方式来反转轴方向：单击一次红色箭头以将其亮显，然后再次单击该箭头即可更改方向。
6. 若要创建接头点并结束命令，请在空间坐标轴上或图形窗口中的任意位置处单击鼠标右键，然后从关联菜单中选择“确定”。接头点将显示为绿色球体。 还可以为接头指定自定义颜色。
7. 根据需要，继续创建更多接头点。

为接头指定自定义颜色的步骤

在放置资源时，通过为接头指定自定义颜色，您可以快速识别 Factory 布局中资源之间的连接并进行匹配。

放置并定义资源接头后，接下来可以从 Inventor 模型浏览器中为这些接头指定自定义颜色。

指定颜色的步骤：

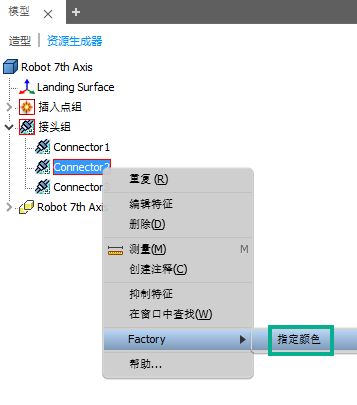

1. 在 Inventor 的模型浏览器中，在接头上单击鼠标右键以显示关联菜单选项列表。
2. 展开“Factory”菜单选项，然后选择“指定颜色”。



3. 从“颜色”选项板中选择要指定给接头的颜色。默认的接头颜色为绿色。



4. 单击“确定”。
5. 单击“保存”可将资源发布到资源浏览器。
6. 若要删除某个接头，请在 Inventor 模型浏览器中的该接头上单击鼠标右键，然后从关联菜单中选择“删除”。

提示： 还可以同时为多个接头指定自定义颜色，方法是按住 Ctrl 键并选择您要为其指定颜色的接头。选择接头后，从“颜色”选项板中选择颜色以将该颜色指定给所有选定的接头。

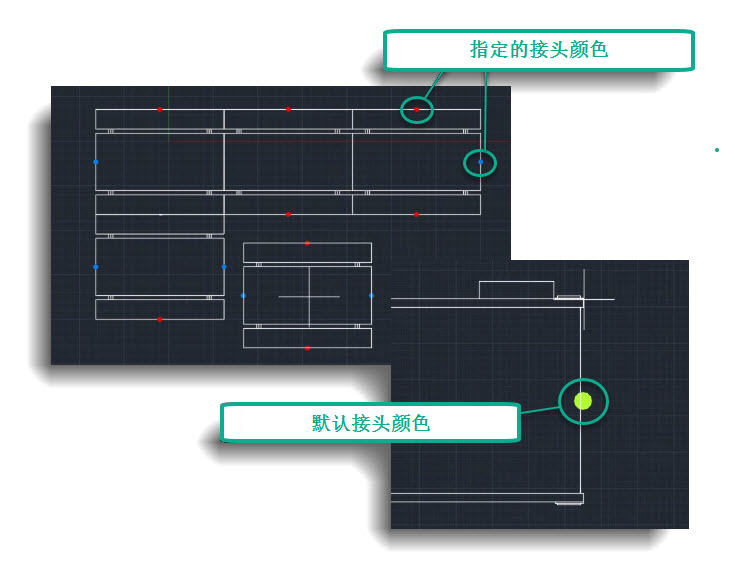

自定义接头颜色在以后的会话中会保留下来。在 AutoCAD Factory 中，当您在布局中放置或连接资源时，这些自定义资源接头颜色将会显示。
