添加 DWG 参考底图

在 AutoCAD（或生成 DWG 文件格式的其他 CAD 程序）中，您可以创建 Factory 地板布局的二维工程图，所有 Factory 零部件和人员均显示在其正确的位置上。使用“添加 DWG 参考底图”命令，可以将工程图插入到 Inventor Factory 中的 Factory 地板下面，以便在精确放置 Factory 三维资源时用作捕捉到向导。

放置后，在部件的模型浏览器中的“DWG 参考底图”节点上单击鼠标右键以显示关联菜单，从而裁剪或更改图层可见性设置。

参考底图 DWG 文件

1. 选择 “Factory”选项卡 “布局”面板 “添加 DWG 参考底图” 以显示“选择 DWG 文件”对话框。
2. 如果您使用 Autodesk Vault，则单击 “Factory”选项卡 “布局”面板 “从 Vault 添加 DWG 参考底图” .
   注： 此选项仅当安装了 Vault 客户端时才可用。
3. 浏览到包含要插入到下面的 DWG 文件的文件夹。
4. 选择该文件并单击“打开”。
5. 可以通过快捷菜单“图层可见性”设置打开或关闭在二维工程图中定义的任何图层的可见性。工程图会更新以反映对图层可见性所做的任何更改。
6. 二维工程图现在是 Factory 地板的参考底图，并且工程图的 0,0 基准原点与 0,0 Factory 地板原点重合。地板会自动调整尺寸来适合工程图参考底图的尺寸。
7. “DWG 参考底图”节点在浏览器中将以图标 表示。其名称与原始二维工程图的名称相同。
8. 在图形窗口右上侧的“ViewCube”中单击“上”可获得 Factory 布局的平面视图（俯视图）。
9. 在功能区上，选择 “Factory”选项卡 “选项”面板 “捕捉类型” . 系统将显示一个下拉菜单。
10. 在该下拉菜单中选中“捕捉到 DWG 参考底图”复选框。现在，您可以将三维 Factory 资源放置在二维布局的指定区域中。零部件可捕捉到端点、中点以及实体上。
11. 如果需要，可以使用“关系”面板中的“对齐”和“设置定位面”命令来帮助正确调整资源方向。

控制 DWG 图层的可见性

打开或关闭二维工程图中定义的任何图层的可见性。

如果您要更改任何图层可见性的打开/关闭状态，可以随时返回到“图层设置”对话框。

1. 在浏览器中，找到“DWG 参考底图”节点。其名称与原始二维工程图的名称相同。
2. 在“DWG 参考底图”节点上单击鼠标右键，然后从弹出式关联菜单中选择“图层可见性”。
3. “图层可见性”对话框将会显示，其中包含在 DWG 参考底图中定义的所有图层的列表。
4. 每个图层左侧的复选框表示该图层在 DWG 参考底图中可见。通过选中或取消选中该列表中的图层，可以在 DWG 参考底图中打开或关闭图层的可见性。

裁剪 DWG 参考底图

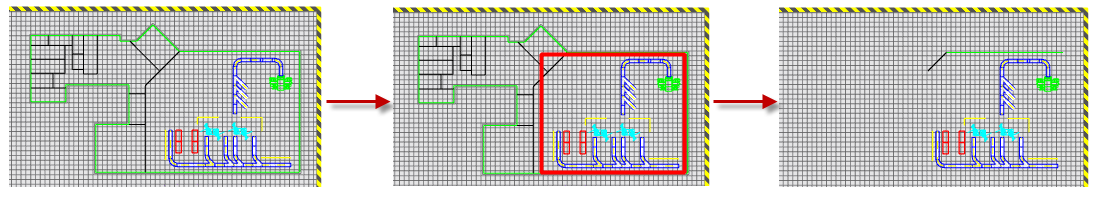

您可以使用“裁剪”命令修剪和删除不需要的 DWG 参考底图部分。裁剪操作通过只保留两个对角点之间包含的部分，可移除参考底图中不需要的区域。

1. 在浏览器中，找到“DWG 参考底图”节点。其名称与原始二维工程图的名称相同。
2. 在“DWG 参考底图”节点上单击鼠标右键，然后从弹出式关联菜单中选择“裁剪”。
3. 图形窗口中将显示窗选集图示符。拾取两个对角点，使其能够完全封闭住要包含在裁剪区域中的对象。选择角点时，矩形窗口将以红色显示。
4. 拾取第二个对角点后，单击鼠标右键，然后从弹出式关联菜单中单击“确定”以创建裁剪并终止命令。两个选定对角点之外的参考底图部分将被修剪掉。

注： 可以使用快捷键命令 Ctrl + Z 来撤消此操作。

在 AutoCAD 中打开参考底图

在将 DWG 参考底图放置在 Factory 布局中后，有时，您可能想要对原始 DWG 文件进行一些其他修改。您可以使用“在 AutoCAD 中打开”命令从 Inventor 轻松启动 AutoCAD 并打开工程图。（支持 AutoCAD、AutoCAD Architecture 和 AutoCAD Mechanical。）

1. 在浏览器中，找到“DWG 参考底图”节点。其名称与原始二维工程图的名称相同。
2. 在“DWG 参考底图”节点上单击鼠标右键，然后从弹出式关联菜单中选择“在 AutoCAD 中打开”。
3. 最近打开的 AutoCAD 版本将启动，并且参考底图将显示在 AutoCAD 图形窗口中。根据需要进行任何修改操作，然后保存 DWG 文件。
4. 返回到 Inventor。该节点的浏览器图标指示原始工程图已修改并且 DWG 参考底图需要部件更新。
5. 原始 DWG 图形将删除，而修改的 DWG 文件将再次覆盖到 Factory 地板上。
6. 之前对工程图的 X 或 Y 位置、角度或比例进行的任何更改将保留在更新的参考底图中。

删除 DWG 参考底图

可以随时删除工程图参考底图。

1. 在浏览器中，找到“DWG 参考底图”节点。其名称与原始二维工程图的名称相同。
2. 在“DWG 参考底图”节点上单击鼠标右键，然后从关联菜单中选择“删除”。
3. 系统将删除工程图参考底图。但是，之前捕捉到该参考底图的任何资源将保留在部件中。
