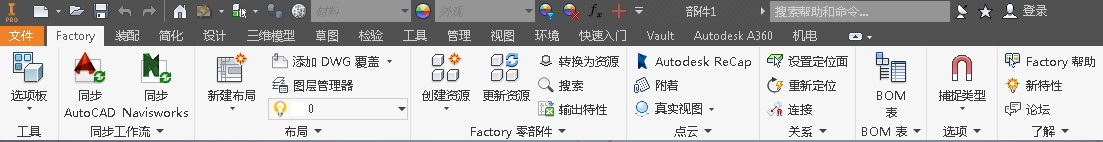

Factory Design Utilities 用户界面位于“Factory”选项卡上，包含名为“工具”、“同步工作流”、“布局”、“Factory 零部件”、“点云”、“关系”、“BOM 表”、“选项”和“了解”的面板。Factory 与标准 Inventor 面板相结合，形成了默认的 Factory 工作环境。
任务窗格
有三个与 Inventor Factory Design Utilities 关联的选项板：“资源浏览器”、“Factory 特性”和“Factory 资源预览”。这些选项板共享浏览器区域，并可使用标准尺寸调整方法进行调整。如果从应用程序框架中拖出这些选项板，它们可以固定在不同位置或保持浮动。
- 资源浏览器：访问资源库，您可以将其中的资源拖动到布局中。
- Factory 特性：显示选定 Factory 对象的特性。通过“编辑自定义特性”浏览器选项，可以对自定义特性进行更改。
- Factory 资源预览：提供选定的 Factory 资源的视图。
同步工作流
该面板中的工具使您可以在 AutoCAD 二维工程图与 Inventor Factory 和 Navisworks Factory 的三维布局之间创建双向关联链接。该链接称为“布局同步”，可以在 Inventor 或 Navisworks 与 AutoCAD Architecture 或 AutoCAD Mechanical 之间建立。“同步 Navisworks”可以在 Navisworks 中打开激活的 Inventor 文件以便进行进一步可视化和碰撞检测。
布局
这些工具可以帮助您管理布局，包括图层、DWG 参考底图和零部件：
- 新建布局：创建 Factory 布局。
- 添加 DWG 参考底图：在 Factory 地板上显示 AutoCAD DWG 文件中的图形。
- 图层管理器：创建、删除和管理图层。
- 插入模型：导入模型以放置在 Factory 布局中的任意位置。
- 创建子布局：创建当前布局的子布局。
- 创建实体地板：将实体地板对象添加到您的布局中。
- 发布/更新 DWG：创建或更新当前视图的 DWG 文件。
Factory 零部件
这些工具用于创建、更新和搜索 Factory 资源。您还可以将零部件转换为资源，将资源特性导出为文件，以及从该面板中访问 Factory 资源仓库。
点云
使用这些工具可以查看和管理点云数据。
- Autodesk ReCap：启动 ReCap 以为扫描建立索引并创建和编辑点云项目文件。
- 附着：将点云扫描和项目文件附着到工程图。
- 真实视图：控制点云标签和指示器显示。
关系
当使用零部件以设置定位面、接头、约束、对齐方式和其他控件时，可以使用这些工具。
BOM 表
创建 BOM 表和管理资源控件。
选项
控制捕捉类型和地板/网格设置，并访问“Factory 选项”设置。
学习
访问联机帮助和其他 Factory Design 学习资源。
