创建子布局

“创建子布局”命令可为从 DWG 或 DWG 参考底图创建的现有 Factory 布局的选定部分创建子布局。AutoCAD 中的二维 Factory 资源可以包含在子布局中，但选定区域中的任何三维 Factory 资源不包含在新子布局中。

可以使用以下步骤创建现有 DWG Factory 布局的子布局：

1. 首先，使用“从 DWG 新建布局”命令创建新布局。或者，可以创建新布局，并使用“添加 DWG 参考底图”命令为其添加 DWG 参考底图。
2. 如果在 DWG 参考底图中存在 AutoCAD 中的任何二维 Factory 资源，则它们将包含在子布局中。但是，不会包含要放置在子布局中的任何三维 Factory 资源。
3. 在功能区上，单击 “Factory”选项卡 “布局”面板 “创建子布局”。
4. 系统将显示“创建子布局”对话框。在“新建子布局名称”字段中输入新子布局的名称。输入用于存储子布局文件的位置，或者单击“浏览”图标浏览找到位置。“新文件位置”路径会自动默认为原始 DWG 文件位置，但子布局不需要存储在同一位置。单击“确定”以保存更改。

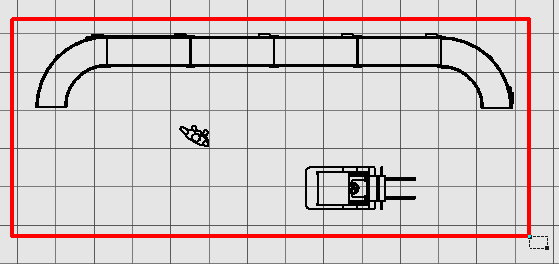

5. 接下来，在图形窗口中将显示窗选集图示符。拾取两个能够完全封闭住要包含在子布局中的对象的对角点。选择角点时，矩形窗口将以红色显示。








6. 拾取第二个对角点后，单击鼠标右键，然后从弹出式关联菜单中选择“完成”。

7. 子布局将在一个新 Factory 部件 (.iam) 窗口中打开。DWG 参考底图的名称也显示为部件浏览器中的节点。
8. 保存新子布局部件。
9. 返回到创建子布局时所基于的原始 Factory 布局。新子布局在部件浏览器中将显示为一个子部件节点，其名称即为保存时使用的名称。

注： 在同步到 AutoCAD Factory 时，三维布局中的所有子布局都会自动转换为外部参照。如果子布局包含任何已发布的三维资源，这些资源将替换为其在 AutoCAD 中的二维等效对象。有关“同步 AutoCAD”命令的详细信息，请参见 Inventor Factory 帮助主题：启动 AutoCAD 工作流。
