使用 Inventor 2012 及更早版本中的材料和外观的步骤

在 Inventor 2012 中，“真实外观”选项已选为默认值。此选项设置会影响移植。更特别地是，任何颜色样式经过一次修改后，都将视为不同于标准 Inventor 颜色，并将作为自定义外观进行移植。自定义外观将填充文档并显示在“外观浏览器”的“文档外观”部分中。

我们来探讨在以前的版本中，客户与材料和颜色进行交互最常用的四种方法：

“原样”

条件 您不能修改 Inventor 颜色。相较于“真实”视觉样式显示，您更愿意使用“着色”视觉样式显示。因此，您不能使用“真实”视觉样式显示模式。 动作 在 Inventor 2012 中，在“样式编辑器”中，编辑要保留的所有颜色。确保“真实外观”选项处于“关”（未选中）状态。

条件 您不能修改 Inventor 颜色。相较于“着色”视觉样式显示，您更愿意使用“真实”视觉样式显示。因此，您将使用“真实”视觉样式显示模式。 动作 不需要任何操作。默认情况下，“真实外观”选项处于“开”状态，并且将使用指定的这些外观移植颜色。

注： 您可以使用任务调度器移植多个数据集。

样式库

如果您要保持自定义样式库或修改 Inventor 附带的这些样式库并且要保留所做的更改，那么您可以通过修改在 Inventor 2012 中“真实外观”选项所用的颜色来实现上述目标。下表有助于确定您要在 Inventor 2012 颜色中使用的设置。

条件 您不能修改 Inventor 颜色。您更愿意使用“着色”视觉样式，而非“真实”视觉样式显示。因此，您不能使用“真实”视觉样式显示模式。 动作 在 Inventor 2012 中，在“样式编辑器”中，编辑要保留的所有颜色。确保“真实外观”选项处于“关”（未选中）状态。保存全部更改。

条件 您不能修改 Inventor 颜色。相较于“着色”视觉样式显示，您更愿意使用“真实”视觉样式显示。因此，您将使用“真实”视觉样式显示模式。 动作 不需要任何操作。默认情况下，“真实外观”选项处于“开”状态，并且将使用指定的这些外观移植颜色。

条件 您可以修改 Inventor 颜色样式来满足您的需求。您更愿意使用“着色”视觉样式，而非“真实”视觉样式显示。因此，您不能使用“真实”视觉样式显示模式。 动作 在 Inventor 2012 中，在“样式编辑器”中，编辑要保留的所有颜色。确保“真实外观”选项处于“关”（未选中）状态。

条件 您可以修改 Inventor 颜色样式以满足您的要求，包括更改“真实外观”指定。您可以使用“着色”视觉样式显示来处理模型。您可以使用“真实”视觉样式显示模式来创建图像。 动作 保留两种模式需要更多操作。 在 Inventor 2012 中，在“样式编辑器”中，编辑要保留的所有颜色。确保“真实外观”选项处于“关”（未选中）状态。 将颜色移植到自定义库中。 在 Inventor 2012 中，在“样式编辑器”中： 编辑要保留的所有颜色。确保“真实外观”选项处于“开”（已选中）状态。 修改名称，使其读起来不同于“着色”视图版本。执行此操作，以避免文档中出现命名冲突。 将颜色样式移植到自定义库。

步骤 1：将 Colors.xml 和 Materials.xml 样式移植到新的自定义材料或外观库。注意：不要求设置单独的库，但这样设置可能会更易于管理。

1. 新建零件。
2. 在快速访问工具栏上，单击“材料浏览器” - 在浏览器工具栏中，单击“管理”>“移植 Inventor 样式 ”。

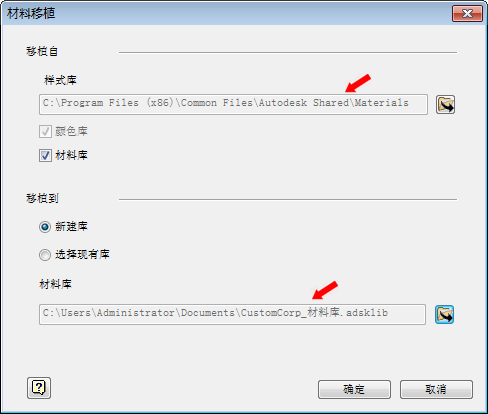

3. 在“移植样式”对话框中，指定“移植自”位置，即在 Inventor 2012 或更早版本中，Materials.xml 和 Colors.xml 文件所在的位置。默认情况下，路径为 C:\Users\Public\Documents\Autodesk\Inventor 2012\Design Data in Windows 7。



4. 单击“新建库”。
5. 指定“移植到”位置，通常是 InventorMaterialsLibrary.adsk 文件所在的同一位置。默认情况下，路径为 C:\Users\Public\Documents\Autodesk\Inventor 2014\Design Data\Materials。
6. 单击“确定”。将创建该库并填充“材料浏览器”/“外观浏览器”的库部分。
7. 将自定义外观或材料从文档部分或其他库拖放至您的自定义库中。
8. 关闭浏览器。

步骤 2：将自定义库添加到处于激活状态且合适的项目文件。

1. 选择要将库添加到其中的项目。
2. 在“材料库”节点上单击鼠标右键，然后单击“添加库”。



3. 浏览并选择要添加到项目中的自定义库。单击“确定”。
4. 若要使添加的库成为激活库、第一个搜索到或参考的库，请在库节点上单击鼠标右键，然后单击“激活的库”。



注意：移植过程使用“真实外观”颜色设置来确定移植哪些定义并将其与外观名称相关联。按照上文所述，采取适当的操作，以确保移植正确的定义。

重要信息：

• 在 Inventor 2013 和 Inventor 2014 中，您需要打开一个新的或现有文档，才能访问材料和外观库、内容以及用户界面。您不能使用已打开文档范围之外的库。
• 材料和外观将不再是样式。将不再使用样式库管理器管理材料和外观。您仍然可以使用样式管理器在样式库之间传输其他样式内容，例如绘图标准。
• 样式管理向导将不再可用。
• 尽管材料和外观不再视为样式，但是某些样式命令仍用于库任务。例如，“清除”命令用于从文档中删除未使用的材料和外观。“更新”命令用于修改文档材料和外观，以使其与库定义相符。

文档模板

对于未使用过样式库，但更愿意在文档模板中保留样式并且根据每个模板管理这些样式的客户，我们强烈建议您将基于样式的模板移植到自定义库，以便保留自定义外观。我们不推荐也不建议在文档中保留外观。

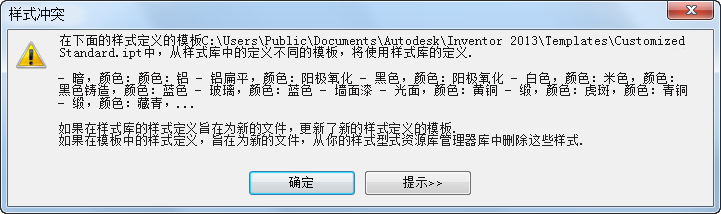

在从模板过渡到样式时，将显示以下消息，并且在多个 Inventor 版本中都会显示。
