关于准备 Inventor 部件作为 BIM 内容

作为 AEC 行业中使用的产品的制造商，您可能希望生产符合 BIM 要求的模型。

BIM 软件（如 Autodesk Revit）的用户希望收到简化的模型以供使用。

Autodesk Inventor 和 Autodesk Configurator 360 (C360) 协同工作以支持您制作与 BIM 兼容的内容以及通过易于使用的 Web 界面来提供该内容。

您可以使用 Autodesk Inventor 来创建足够详细的模型，然后准备用于简化模型的 BIM 表达视图。

您可以使用 C360 将模型发布到 Web，AEC 用户可以在此查看详细模型，对其进行适当配置，然后按照可在 Revit 或其他 BIM 软件中使用的格式下载简化模型。

准备 Inventor 部件

1. 创建一个足够详细、可配置的 Inventor 产品模型。

   建议：

   1. 使用 iLogic 创建规则驱动的模型。iLogic 规则可由参数驱动，并且参数可限制为特定的值或范围。
   2. 使用简单的 iLogic“表单”来控制 AEC 用户可见的参数。

      有关 iLogic 的详细信息，请参见：

      1. 关于 iLogic 功能
      2. 关于 iLogic 中的规则和表单
      3. 关于 iLogic 中的规则的函数
      4. “表单编辑器”对话框

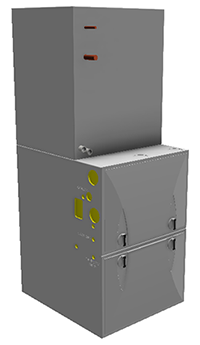

2. 通过创建仅包含在导出的 BIM 模型中可见的内容的包覆面提取替换，可以简化模型。您应排除以下零部件：
   1. 用户（即 Revit 用户、建筑师等）不可见的零部件
   2. 表示知识产权的零部件
   3. 对视觉呈现没有起到显著作用的零部件，例如紧固件等小零件以及在指示尺寸/功能等方面不需要的其他零件
   4. （可选）可以通过删除特征和内部中空体简化其余零部件。
   5. 将顶级包覆面提取替换重命名为“BIM”。C360 要求将该替换命名为“BIM”，因为它使用替换进行导出。
      注： 主 DVR 显示在 C360 中。当导出为 BIM 格式时，将使用 BIM 替换。这样您可以向 AEC 用户呈现详细的模型，但让 AEC 用户可以导出和使用简化的模型。
3. 使用 Inventor BIM 内容环境中的 MEP 接头工具可以添加所需的 BIM 接头。有关详细信息，请参见：
   1. 电缆桥架接头
   2. 导管接头
   3. 电气接头
   4. 管接头
   5. 管道接头
4. 使用“导出建筑零部件”可以：
   1. 为您的产品添加 BIM 元数据。Inventor 提供了对下列内容的访问：
      1. 可搜索的 Revit OmniClass 列表，以便您可以用 Revit 术语指定您的产品。
      2. 您可能想要导出的模型特性。

         1. 建议：创建一个名为“RevitFamilyTypeName”的 iProperty。此值将用作 Revit 中的族类型名称。此特性的值可以是静态字符串，也可以使用 iLogic 规则通过编程方式进行指定，使其对于提供的参数值唯一。

   2. 指定模型的方向和插入点。
   3. 单击“导出建筑零部件”对话框底部的“应用更改”以保存更改，而不会创建新 BIM 文件。

关于 Configurator 360

当模型可在 C360 中使用时，在 Inventor 中打开该模型，然后在“Autodesk 360”选项卡上单击“上传到 Configurator 360”。

注： C360 需要 Subscription 维护合约。如果您没有该合约，系统将询问您是否要开始使用试用版。或者，如果另一个用户是 C360 管理员，则可以通过 C360 Web 界面压缩并上载该模型。

有关 Configurator 360 和 Inventor 的更多信息：

1. 关于 Configurator 360 和 Autodesk Inventor
2. 在上传到 Configurator 360 之前准备模型
3. 从 Autodesk Inventor 上传到 Configurator 360

有关后续步骤的详细信息，请参见下列 Configurator 360 帮助主题：

1. 按需处理 BIM 内容
2. 配置最终用户模型

OmniClass 是什么？

“构造分类系统（称为 OmniClass™ 或 OCCS）是施工行业的分类系统。OmniClass 在许多应用中都很有用，从组织库材料、产品资料和项目信息到提供电子数据库的分类结构，都可以发挥作用。

有关 OmniClass 的详细信息，请访问 www.omniclass.org
