Inventor 将不断改进产品，以帮助您解决工程和制造行业中当前和未来面临的挑战。Inventor 2016 R2 是面向 Inventor 订户发布的可用更新，它提供了核心产品增强功能，并引入了新工具，通过预先的分析和概念轻型零件设计、更高效的电气和机械设计数据工作流等提高产品的性能。

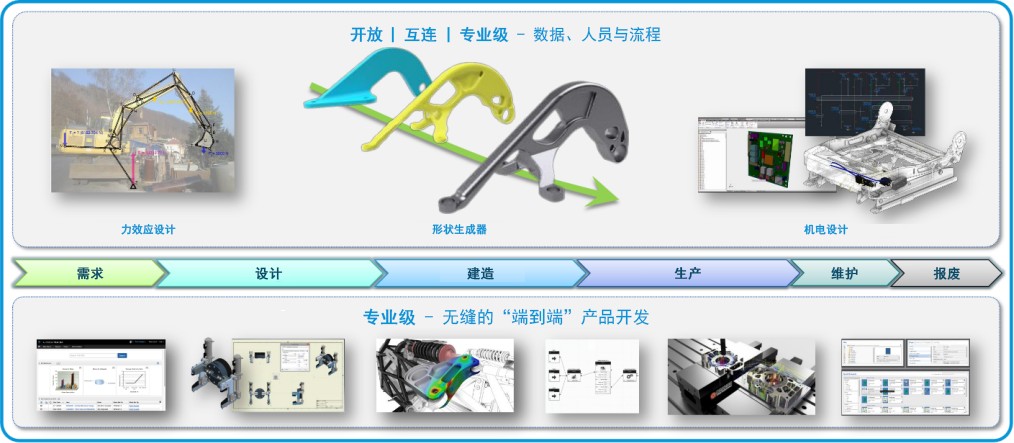

此版本包含之前 CAD 应用程序中从未提供的功能：形状生成器。现在，您无需在进行零件造型之后模拟性能，而是可以告诉软件您希望达到的目标，然后，计算机将会工作，以基于您的环境生成优化的结构。这样可以绕过多轮的迭代，比以往更快速地实现更好的设计。此版本不仅仅是更新。它体现的是真正“计算机辅助”设计的未来发展趋势，并且将会进一步推进 Inventor 的“开放”|“连接”|“专业级”产品开发平台的功能，从而帮助您进行创新、协作、工程设计并创造卓越的产品。
形状生成器
它是什么：帮助您创建具有结构效率的零件的设计工具。

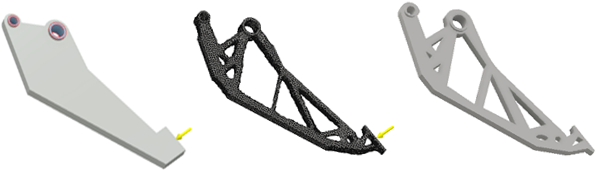

它有何用途：它是用于在指定的约束内最大化给定零件的刚度的设计策略。形状生成器生成可用于优化设计的三维网格参考形状。
它如何发挥作用：形状生成器技术已集成到 Inventor 中，可用于优化网格以生成零件设计可参考的形状。

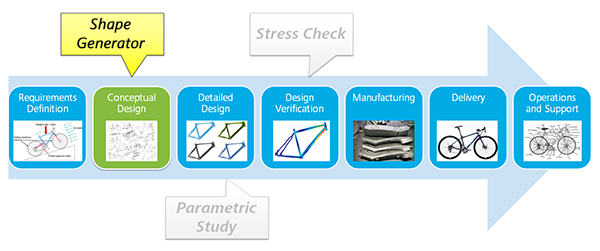

形状生成器在哪个阶段适合设计流程？
形状生成器专用于在概念设计的早期阶段使用。它使用您提供的输入来生成具有结构效率的零件的参考形状。使用该参考形状作为设计向导，然后您可以将零件形状修改成为与参考形状类似。然后，可以通过使用分析和应力分析进一步优化设计。
有关详细信息，请参见关于形状生成器。
若要现在尝试使用它，请阅读《形状生成器 - 概念设计》指导教程。
IDF 工作流的增强功能
现在，当您使用 PCB 设计数据时将具有更大的灵活性和控制力。该版本增强了对 IDF 2.0 和 3.0 的支持，提供新控件来控制设计数据的导入，并包含用于发布到新 IDF 零部件资源中心库和重用 PCB 零部件的新功能。
新的 IDF 零部件资源中心库

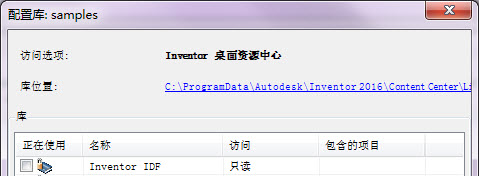

新的 IDF 零部件资源中心库随 2016 R2 一起安装。
- 使用全新的“管理”
“编写”
“IDF 零部件”命令编写零件并将其发布到新的 IDF 零部件资源中心库。
- 当您导入/打开 IDF 文件时，IDF 零部件资源中心库中的所有库零部件将在导入中自动重用。
新的 IDF 导入选项和工作流
- 默认情况下，在导入/打开 IDF 文件时，将会重用 IDF 零部件资源中心库中的所有库零部件。若要为 IDF 零部件创建新零件，请取消选中新的“重用资源中心中的零部件”复选框。
- 访问新的“过滤器设置”对话框：使用新的“过滤器设置”对话框，您可以轻松设置过滤器，以在导出的文件中仅包含指定的值：
- 非电镀孔 - 按直径过滤。
- 电镀孔 - 按直径过滤。
- 零部件 - 按高度过滤。
- 轮廓 - 按类型过滤。
- 隔离区域
- 电路板镂空部分
- 轻松地查找零件以添加到库：选择新的“检查”按钮
可以发现资源中心库中未存在的任何零部件。在新的“未找到零部件”对话框中，选择“复制到剪贴板”复制文件名以轻松确定要发布的零件。
若要将这些零件添加到 IDF 零部件资源中心库，请打开每个零件，并使用“管理”
“编写”
“IDF 零部件”命令发布到新的 IDF 零部件资源中心库。
扩展了对 IDF 零部件的转换支持
现在，在 Inventor 中可以识别以下电路板零部件：
- 电路板要素
- 电路板镂空部分
- 非电镀孔
- 电镀孔
- 禁止区
- 零部件
概念工程
Autodesk ForceEffect 已添加到“零件和部件”造型附加模块中。

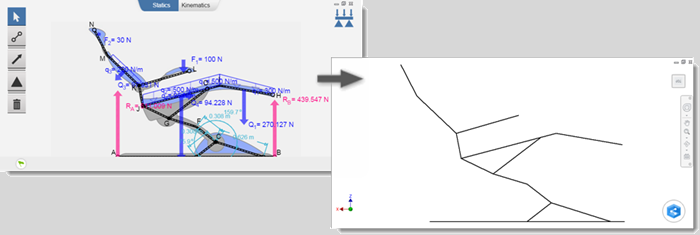

ForceEffect 允许您在概念设计阶段创建自由体受力图来开发分析和工程计算以确定可行性。
- 创建联接（焊接、孔销连接）
- 断开联接处的元素
- 创建支撑（固定、接地、滑动)
- 创建载荷（已知、未知、可变分布）和力矩
- 为各元素添加重量
- 计算平衡和过约束系统的反作用力和力矩
- 切换力以显示力的矢量分量
- 包含图片、结果、所有表达式的结果报告
当完成设计后，可以将其作为 Inventor 骨架草图打开。
- 启动 Inventor 零件或部件文件。
- 单击“附加模块”选项卡，然后在“ForceEffect”面板中选择“新建”。
- 在“帮助”面板中单击“样例”可查看和使用提供的样例文件。
