XY 图的增强功能

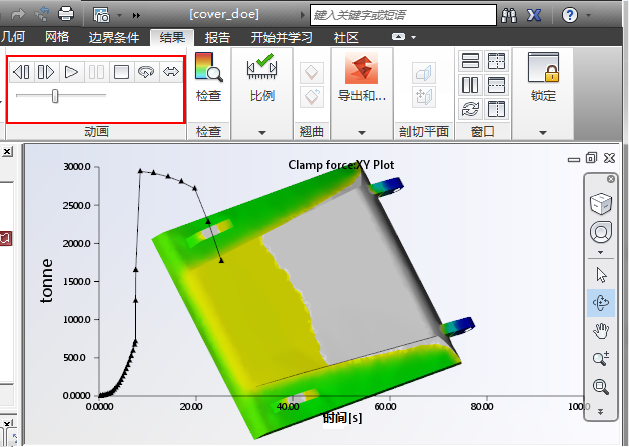

动画播放 XY 图

您现在可连续动画播放 XY 图。不仅如此，当 XY 图与另一连续动画播放的结果重叠时，您也可对其进行动画播放。事实上，您甚至可将连续进行动画播放的结果与多个 XY 图重叠。此功能使支持您实时直观地比较结果。

要重叠结果，请执行以下操作：

1. 选择第一个结果。
2. 将光标悬停在第二个结果，单击鼠标右键，然后选择“重叠”。
3. 单击 （“结果”选项卡 > “动画”面板 > “播放”），动画播放重叠结果。

动画变量范围和步长取决于重叠图，且可通过修改重叠图的属性来调整范围。如果重叠长度短于原图的长度，请增加重叠图的长度。

要增加图长度，请单击 （“结果”选项卡 > “属性”面板 > “图形属性”）。

• 如果重叠图为结果图，请选择“动画”选项卡，然后展开“结果动画播放范围”。
• 如果重叠图是 XY 图，请选择“XY 图形属性(2)”选项卡，然后更改“X 范围”

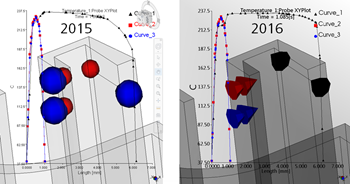

改进的探测 XY 图标记

指示探测 XY 图曲线选定位置的屏幕标记现已进行颜色编码，以匹配相应 XY 曲线的颜色。此外，标记的形状现在还指示探测方向。
