路径线图

路径线图可以跟踪选定流体粒子的路径，因此您可以深入了解其历史记录。通过此图您可以找到以下问题的答案，例如，流体粒子从哪个浇口进入，它们在冻结之前已移动的距离，或它们通过复杂几何的路径。

注意：路径线图依赖于网格密度和速度结果。为了获得合适的路径线范围以用于复杂的分析，网格密度和求解器输出的数量可能需要增加。这一点在涉及惯性和/或喷射的分析中尤其明显。

使用此工具，您可以沿流体粒子的路径线绘制流体粒子的以下数据：

注：路径线图表示了流体粒子沿其路径线的各个数据点，以及这些粒子移动经过每个数据点位置的时间。数值写入后不会改变；这些值不会随时间变化。因此，它们并不直接映射到类似的结果（如，压力结果或温度结果，可显示出给定位置的值随时间变化的情况）。

此功能适用于以下网格类型：

以及以下成型工艺：

对于包含填充的分析。

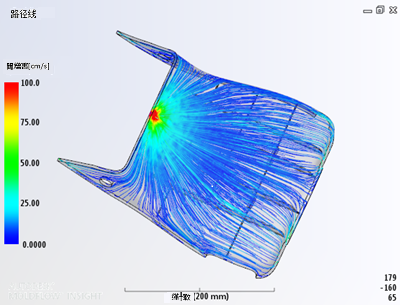

路径线图的初始视图是关于从注射位置穿过整个零件的路径线的跟踪。

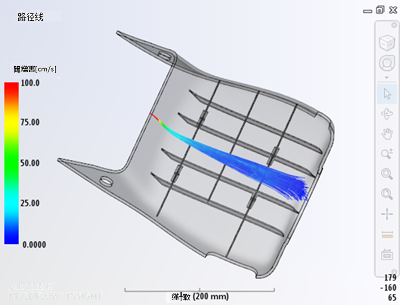

如果您仅对到达模具中特定位置的流体粒子绘制路径线，请将“从注射位置”改为“终止于选定的区域”，然后选择特定的区域。

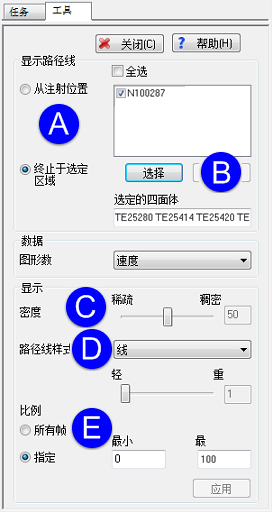

“工具”选项卡上的控件使您能够更改路径线图的各个方面，包括：
