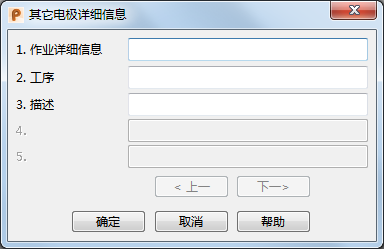

“其它电极详细信息”对话框

在此对话框中输入的信息将增加到为电极创建的任何设置清单中。

注： 新电极创建后，输入到“作业详细信息”文本框中的详细信息将被保留。

可以指定任意数量的“其它电极详细信息”字段，并将其用于设置和概要电子表格。

在“其它电极详细信息”对话框中增加新字段的步骤：

1. 单击“文件”>“信息”。

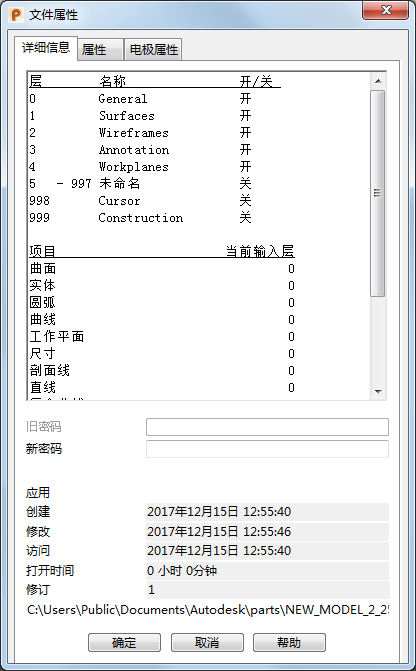

   系统将显示“文件属性”对话框：

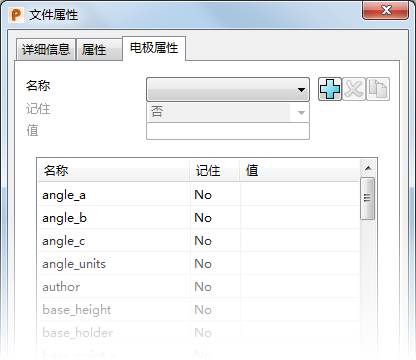

2. 单击“电极属性”选项卡：



3. 单击“新电极属性” 按钮。

   detail4 将显示在“名称”下拉列表中。

4. 从“记住”下拉列表中选择“是”将记住电极属性和为每个所建电极指定的“值”（名称）。
5. 在“值”字段中输入电极属性的名称。例如 EDM Machine。
6. 单击“确定”。新属性将在“其它电极详细信息”对话框中显示为 EDM Machine。

还可以增加“其它电极详细信息”字段，并使用electrode_additional_details.con 文件配置“作业详细信息”、“工序”以及“描述”的工作方式。

此文件位于以下文件夹中：

C:\Program Files\Autodesk\PowerShapexxxxx\file\electrode

其中 xxxxx 是 PowerShape 的版本号，C 是安装 PowerShape 的磁盘。

有关如何配置详细信息的信息，请参考配置文件。

可以使用文本替换字符串 %[detail4] 在绘图中增加新电极属性。电极创建后，“值”字段中的详细信息将显示在生成的设置清单中。

在“值”字段中输入详细信息的步骤：

1. 使用“电极向导”创建电极。
2. 在“电极向导”的“一般选项”对话框中，选中“生成设置清单”复选框。

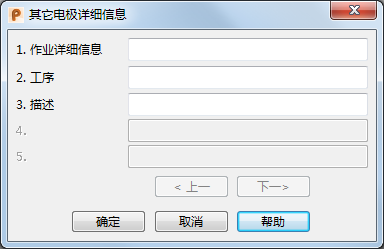

3. 点击“额外选项” 按钮。系统将显示“其它电极详细信息”对话框：



   注： 由于从“文件属性”对话框的“记住”下拉列表中选择了“是”，新的 EDM Machine 字段被记录下来，并成为字段 4 的默认名称。

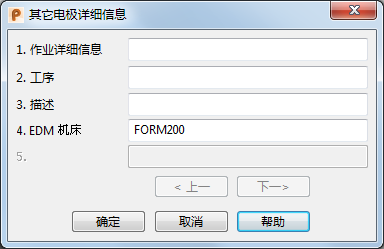

4. 在 EDM Machine 字段中输入所需的详细信息，例如 FORM200。



5. 单击“确定”。

   生成设置清单后，只要使用 替换字符串 %[detail4]，就会增加 EDM Machine 字段中的详细信息。
