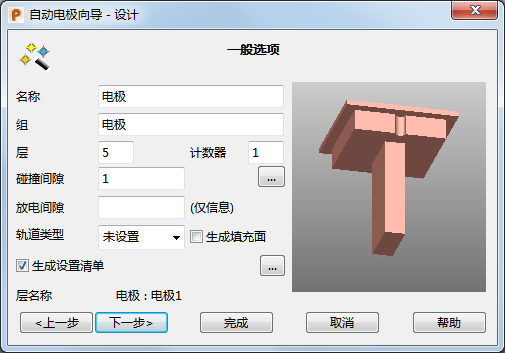

使用此页面可输入电极的一般选项。电极的图像将随选项一起显示在图形窗口中：
- 按照如下所示使用对话框中的选项：
- 名称 - 输入电极的名称。这也是在其上创建电极的层的名称。
- 组 - 这是包含电极层的组的名称。
仅当“层”中给定的层当前未命名时，您才能输入名称。
- 层 - 这是在其上创建电极的层的编号。如果层当前未命名，系统将使用“名称”中的串为其命名。
- 计数器 - 电极名称所用的计数器编号。每个电极都使用“名称”和“计数器”值中的文本进行命名。
- 碰撞间隙 -（不适用于在向导之外创建的电极））“自动电极向导 - 设计”可以避免电极底座和激活实体之间的碰撞。将自动修剪电极底座以避免碰撞。电极底座与激活实体之间的间隙使用“碰撞间隙”值进行设置：
在下面的示例中，将修剪电极底座以避免碰撞。
电极修剪
碰撞间隙
- 单击此按钮可打开“其它电极详细信息”对话框。
- 放电间隙 - 此值将显示在设置清单上。这是电极与产品之间产生放电所需的距离，该距离取决于电极尺寸和材料以及所需的精加工质量。EDM 公司提供了建议的放电间隙值，也称为“尺寸缩小”值 - 请参见电极组。此值不为 PowerShape 所用，而是输出到 PowerMill 中。如果未定义此值，请将文本框留空。
- 轨道类型 - 您可以设置轨道图案以控制 EDM 期间机床头的移动。此移动会占据电极（被加工尺寸缩小）与工作空间中所需的实际型腔之间的尺寸差异。选项包括：
半球 (3D)
圆 (2D)
方形 (2D)
星形 (2D)
自定义(Custom)
无（无需轨道）
未设置（未知）
- 生成填充面 - 选择此选项可创建覆盖电极的放电区域的填充面。填充面在“电极填充曲面”层上创建。此层与电极位于同一组内。如果该层不存在，将创建一个新层。
- 生成设置清单 - 如果选择此选项，系统将创建电极的设置清单。默认情况下，将会创建两个设置清单：
加工（电极详细信息清单）- 此清单为每个电极创建。默认情况下，它包含电极的等轴视图，其中显示了电极的尺寸。该视图的左下角还包含电极的旋转和原点。
EDM（GA 清单）- 此清单包含模型以及模型中的电极的顶部查看。引出序号标记电极的原点和旋转。每当您创建电极时，此清单都会更新，并生成设置清单以显示此模型的所有电极。
您可以根据自己的要求更改设置清单。
- - 单击此按钮可打开“电极设置清单控制”对话框。
- 下一步 - 单击此按钮将前进至“自动电极向导 - 设计”的“电极组”页面。
