在为您的电极选择“输出选项”时，可以连同标准 CERTA QMeasure 脚本一起生成 CERTA 预设脚本。加工的电极将按已定义的尺寸缩小偏移，但加工的电极底座没有偏移。标准 QMeasure 脚本对尺寸缩小执行检测补偿，这对底座而言是不精确的。预设脚本有助于电极底座的具体检测，还可以在输出到 PowerInspect 时修正。
创建 CERTA 预设脚本的步骤：

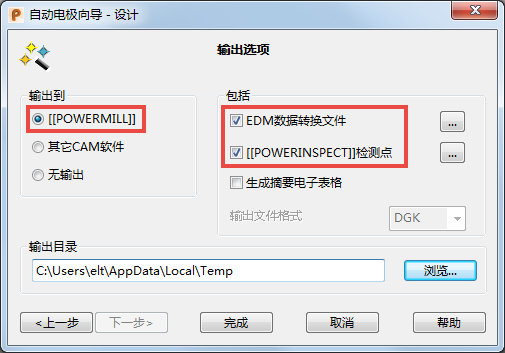

- 在该对话框的“输出选项”页面上，在“输出到”下选择PowerMill，在“包括”下选择“EDM 数据转换文件”和“PowerInspect 检测点”：
- 单击第一个省略号
按钮，以显示“EDM 输出选择”对话框。
- 选择“CERTA QMeasure”脚本。
您可以在按住 Shift 键的同时选择您的首选 EDM 输出格式。
- 单击“确定”以关闭“EDM 输出选择”对话框。
- 单击第二个省略号 按钮，以显示“检测点”对话框。

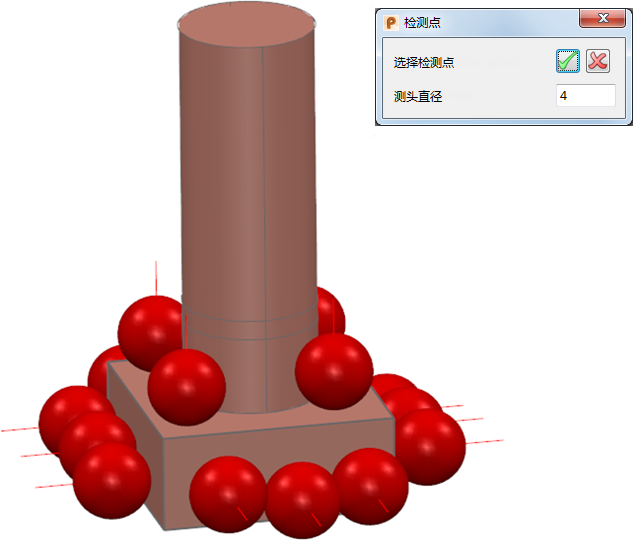

- 通过单击图形窗口中的电极模型来根据需要增加检测点。
对于要生成的预设脚本，必须按照以下顺序定义检测点：
- 底座每侧的三个点
- 电极底座顶部曲面上的至少四个点
- 电极本身上的任何其它点。
- 单击
以接受更改并关闭“检测点”对话框。
- 单击“自动电极向导 - 设计”对话框的“输出选项”页面上的“完成”。.trode 文件和 CERTA 脚本将输出到您定义的“输出目录”。
当您将 .trode 文件加载到 PowerInspect 中时，按预设脚本定义的检测点应显示为偏移为 0 的单独检测组。您可以根据需要更改检测点，并按照如下所示提取修改的脚本：
- 从 PowerInspect 输出结果后，右键单击 .trode 文件。
- 选择“电极”>“提取修正的 EDM 脚本”>“自定义脚本: CERTA”。
注： 您必须安装了 Electrode Shell Extension 才能提取修改的 CERTA 脚本，包括在 PowerInspect 中所做的任何更改。
