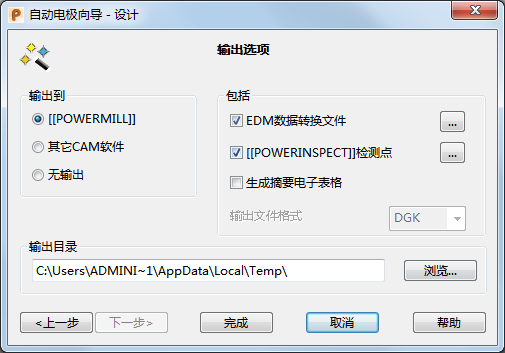

输出选项（自动电极向导 - 设计）

使用此页面可以设置用于输出电极的选项。

Winstat 输出启用 - 如果显示此选项，表示 Winstat 界面处于启用状态。

1. 在“输出到”中选择相应选项：
   • PowerMill - 选择此选项可输出 .trode 文件。此外，电极和填充曲面（如果已创建）会以 .dgk 文件输出。

     如果输出包括几何特征设计特征的电极，将会为电极中的几何特征设计特征生成 .dmt 文件。

     电极中的其它详细信息（例如，材质和夹持）会以 XML 文件输出。

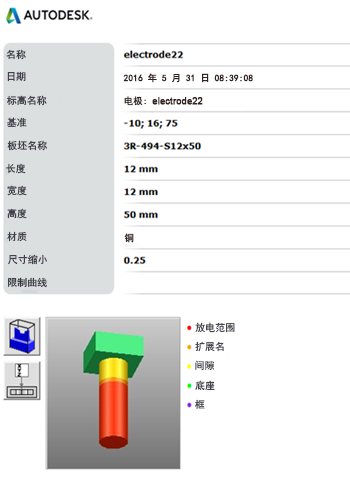

     电极的详细信息还会保存在 .html 和 .csv 文件中。电极的图像保存在 .jpg 文件中，并且显示在会自动显示在侧面板中的 .html 文件中。这会在阴影放电区域中显示电极，并且在图像右侧配有颜色键。所有文件都使用电极的名称命名。



   • 其它 CAM 软件 - 选择此选项可输出到非 PowerMill 的 CAM 软件。
   • 无输出 - 不输出数据。
2. 使用“包括”部分中的选项可指定输出信息：
   1. 选择“EDM 数据转换文件”可输出加工电极所需的 EDM 设置文件。默认情况下，该选项是被选定的。

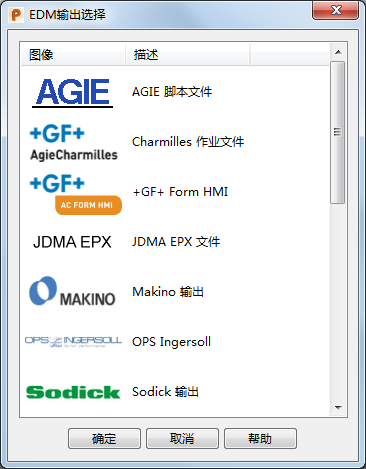

   2. 单击省略号 按钮可显示“EDM 输出选择”对话框。

      您可以输出： AGIE 脚本文件 Charmilles 作业文件 +GF+_Form_HMI JDMA EPX 文件 Makino 输出 OPS Ingersoll Sodick 输出 Zimmer & Kreim Mitsubishi EPX 格式 Mitsubishi NC (ESPER) 格式 Exeron ONA CERTA QMeasure 检测格式

      注： “CERTA QMeasure 检测格式”还可用于生成 CERTA 预设脚本。
   3. 选择所需选项以及上图显示的选项，该对话框可能包括：
      • 自定义脚本 - 使用此选项可包括用户定义脚本。
        提示： 可生成两种样式的 ONA EDM 脚本：自动和经典。PowerShape 默认使用“自动”样式，但您可以通过编辑电极树中的配置文件 ona_export.con 来生成经典样式脚本格式。
      • OPS + MultiProg - 这与“OPS-Ingersoll”输出相同，只是此选项在输出数据后会启动“MultiProg”（如果已安装）。
3. 选择“PowerInspect 检测点”以选择检测点。此选项在默认情况下处于选中状态。
   1. 单击省略号按钮 可显示“检测点”对话框。

      选择检测点，然后输入“测头直径”值。



      这些检测点会输出为与 PowerInspect 兼容的 .pts 文件，这些文件包含在 .trode 档案文件中。

      提示： 您可以编辑现有电极上的检测点，方法为：单击“编辑电极”对话框上的“检测点”以显示“检测点”对话框。
   2. 选择“生成摘要电子表格”可输出一个电子表格文件，该文件包含模型中所有电极的详细信息。创建最后一个电极或电极副本时，请选择此选项。
   3. 选择“输出文件格式”。



4. 为“输出目录”输入路径，或单击“浏览”按钮浏览至所需的文件夹。输出数据将发送到此目录。
   注： 您仅可输出到在本地驱动器和安装的驱动器上的目录。
5. 单击“完成”完成“输出选项”页面。电极底座会自动修剪以避免碰撞，而且电极被创建为一个符号，并放置在所需的层。在创建电极时，系统将询问您是否要使用向导创建另一个电极。

   此外：

   • 还会使用与电极相同的名称创建一个新的工作平面。此工作平面用于实现加工的目的。
   • 如果选择了生成摘要电子表格，则单击“完成”将生成两个文件：

     electrode_summary.csv

     electrode_summary.html

   • 如果已输出电极，则浏览器窗口中会显示包含有关该电极详细信息的 html 文件。
提示：
• 如果电极不理想，请阅读有关创建电极的提示，然后再次尝试创建电极。
