矢量放电电极

预建模电极支持垂直底座矢量放电。

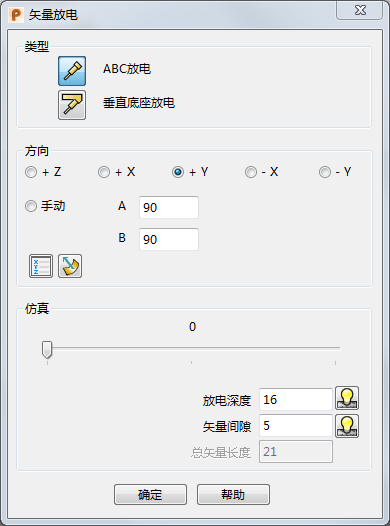

使用“矢量放电”对话框选择要使用的矢量放电的类型。要打开“矢量放电”对话框，请单击“电极设计向导”的“指定电极板坯”页面上的“矢量放电” 按钮。

1. 选择您需要的放电“类型”：
   • ABC 放电 - 选择此选项可以创建特殊夹持与电极之间相对于零件形成角度的矢量放电电极。
   • 垂直底座放电 - 选择此选项可以创建使用标准夹持并且电极倾斜到板坯中的矢量放电电极。
2. 使用该对话框“方向”区域中的选项定义提取方向。您可以使用预定义的矢量，也可以通过选择“手动”选项创建自定义矢量。使用其中一个预定义的矢量将自动在 A 与 B 中插入正确的值。

   默认情况下，将在 Z 方向上创建电极。除了传统的 Z 方向以外，还可以在 X 和 Y 方向上或沿您定义的任意矢量创建电极。

   位置 - 单击此按钮可显示“位置”对话框并使用位置输入工具。使用此对话框可以指定提取矢量。

   曲面法线 - 使用此按钮可以通过单击曲面上曲面法线处于所需方向的位置来定义放电矢量。

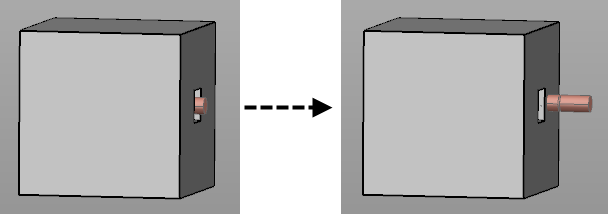

3. 拖动“仿真”滑块来仿真电极的提取，以便您可以检查是否已经正确定义了电极矢量。在零件的伸出区域内使用电极的情况下，可以使用仿真来检查该电极在拔模时是否清除零件。



放电深度 - 这是放电区域在放电方向的高度。单击“计算” 按钮可计算放电矢量在您指定的方向上（默认情况下为 Z）的尺寸

矢量间隙 - 这是电极在运动的矢量部分清除的零件的量。单击“计算” 按钮可计算确保电极已经清除零件所需的间隙。

总矢量长度 - 此值自动计算，等于放电深度与矢量间隙的总和。
