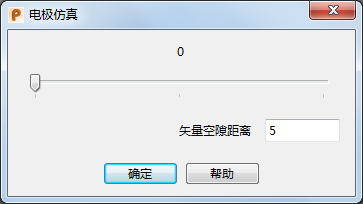

“电极仿真”对话框

单击“指定电极板坯”页面上的 按钮时，或者从“电极”关联菜单中选择“仿真”时，会显示此对话框。

将滑块向右移动时，电极将向上移动。将滑块向左移动时，电极将向下移动，以模拟电极放电运动。

电极放电运动的仿真反映了您在向导的第一页上指定的提取矢量。

• 如果沿 Z 轴提取电极，则仿真会将提取显示为连续的运动。

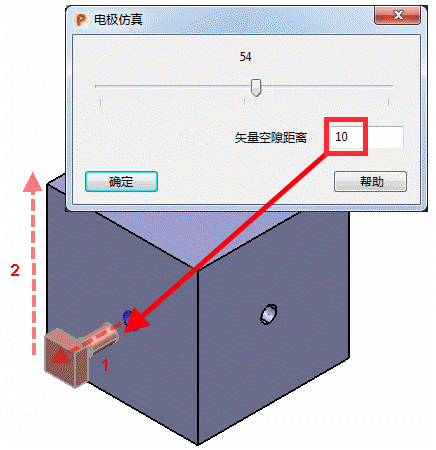

• 如果在其他方向上提取电极，则提取运动分为两个阶段，如下所示：



1. 沿提取矢量提取电极，直到它与放电区域相距“矢量空隙距离”设置的距离。
2. 沿 Z 轴以法线方向提取电极。
