使用平面摹仿变形

您可以变换网格模型的一个或多个区域。该区域通过平面定义。

使用平面摹仿变形网格的步骤：

1. 选择网格。

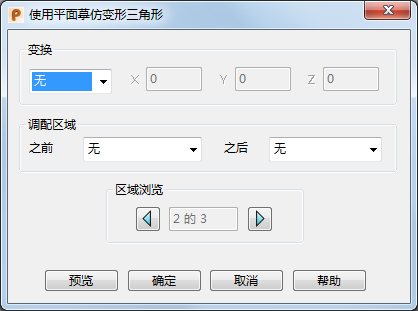

2. 单击“网格工具”选项卡 >“三角形”面板 >“使用平面摹仿变形”以显示“使用平面摹仿变形三角形”对话框。在对话框中显示的选项会反映已选区域：



   两个平面用于定义模型的区域：



3. 通过双击平面并使用“平面”对话框修改坐标来调整平面的位置。
4. 选择“变换”选项。选择：
   • 无 - 在中心区域和外部区域之间没有调配。
   • 移动 - 在两个平面之间移动区域。输入 X、Y 和 Z 值指定沿轴移动的量。
   • 旋转 - 在两个平面之间旋转区域。输入旋转角度。单击“重新定位” 按钮以定义新的旋转原点。
   • “缩放”，以通过输入缩放系数增大或减小该区域的大小。例如，要将区域增大 20%，请在“系数”中输入 1.2。默认情况下，“系数”会应用到所有方向。使用“锁定” 按钮以抑制在特定轴上的缩放。

     单击“重新定位”，为缩放原点定义新的位置。

   • “偏移”，以定义区域的偏移。输入偏移“距离”。
5. 指定要在变换区域之前和之后使用的“调配区域”。其它平面将增加到模型以定义调配区域。

   可以使用下列调配类型：

   • “无”不会在变换的区域和相邻区域 之间创建调配：



   • “光顺”可在相邻变换区域之间创建一条光顺曲线。曲线与调配区域的两个边相切：



   • “线性”可在两个变换区域之间创建直线调配：



   • “光顺到尖锐”可在上一个区域和当前区域之间创建光顺到尖锐调配。这将在靠近第一个变换区域的位置创建使用相切曲线的过渡 ，在第二个变换区域旁边创建线性调配 ：



   • “尖锐到光顺”可在上一个区域和当前区域之间创建尖锐到光顺调配。这将在靠近第一个变换区域的位置创建使用线性调配的过渡 ，在第二个变换区域旁边创建相切曲线 ：



6. 使用“区域浏览”上的按钮可指定要摹仿变形的区域。
7. 单击“预览”查看摹仿变形。
8. 调整选项（如果需要）。
9. 单击“确定”对区域摹仿变形。
