使用平面区域摹仿变形三角形的示例

以下是使用平面区域摹仿变形网格的示例：

1. 选择网格。
2. 单击“网格工具”选项卡 >“三角形”面板 >“使用平面摹仿变形”以显示“使用平面区域摹仿变形三角形”对话框。平面用于指示模型上不同的区域：



3. 双击顶部平面以显示“平面”对话框。
4. 按如下所示定义顶部平面：
   1. 将 Z 设置为 30。
   2. 单击“确定”，以移动平面。
5. 双击底部平面以显示“平面”对话框。
6. 按如下所示定义底部平面：
   1. 将 Z 设置为 15。
   2. 单击“确定”，以移动平面。顶部和底部平面现在如下所示：


7. 定义“变换”区域，如下所示：
   1. 从列表中选择“旋转”。
   2. 将“角度”设置为 10。
   3. 单击“预览”。

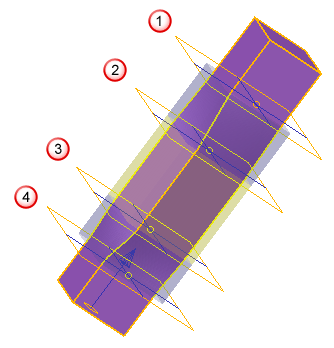

      两个平面之间的区域将旋转 10：




8. 指定“调配区域”，如下所示：
   1. 从“之前”列表中选择“光顺”。
   2. 从“之后”列表中选择“线性”。
   3. 单击“预览”。

   和 之间的底部调配由光顺算法来创建。

   和 之间的顶部调配由线性算法来创建。



9. 单击“上一区域” 按钮移动到底部区域，。
10. 创建偏移区域，如下所示：
    1. 从“变换区域”列表中选择“偏移”。
    2. 将“距离”设置为 1。
    3. 单击“预览”。

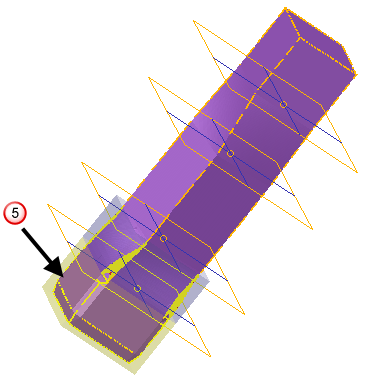

       区域 将偏移 1：

    •

11. 按“下一区域” 按钮两次以移动到顶部区域，。
12. 创建偏移区域，如下所示：
    1. 从“变换”列表中选择“偏移”。
    2. 将“距离”设置为 2。
    3. 单击“预览”。

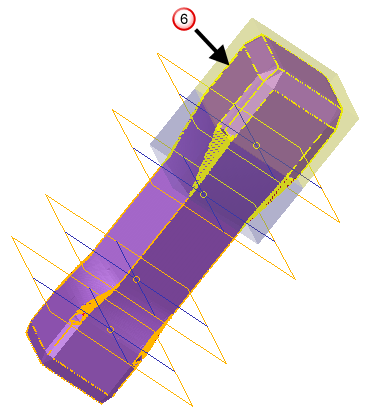

       区域 将偏移 2：

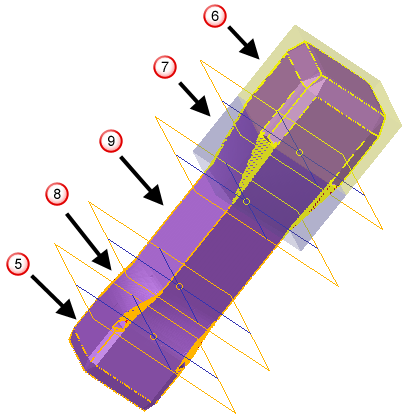

13. 单击“确定”以修改模型，如下所示：
    • 区域 将旋转 10。
    • 底部调配 使用光顺算法。
    • 顶部调配 使用线性算法。
    • 底部区域 将偏移 1。
    • 顶部区域 将偏移 2。



14. 根据需要完成进一步摹仿变形。
