除了传统的 +Z 方向，还可以在 X 和 Y 方向或沿任何定义的矢量创建电极。随着逐步执行向导中的操作，会沿此矢量创建电极、底座和夹持。

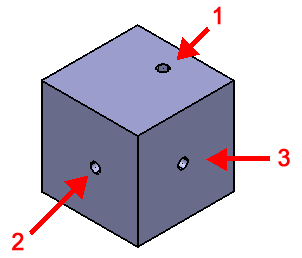

以下示例说明了该功能。

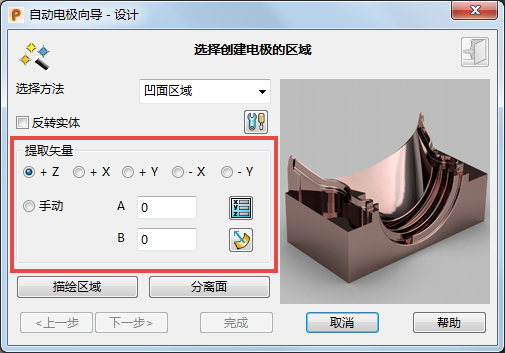

提取向量 - 这些选项定义创建电极时使用的矢量。您可以使用预定义的矢量，也可以通过选择“手动”选项创建自定义矢量。使用其中一个预定义的矢量将自动在 A 与 B 中插入正确的值。
- +Z - 这是默认设置，将用于创建标准 Z 雕模电极。使用此选项可为面 1 中的孔创建电极。黄色箭头表示提取方向：
- +X - 选择 +X 作为提取矢量。
- +Y - 选择 +Y 作为提取矢量。
- -X - 选择 -X 作为提取矢量。使用此选项可为面 2 中的孔创建电极。黄色箭头表示提取方向：
- -Y - 选择 -Y 作为提取矢量。使用此选项可为面 3 中的孔创建电极。黄色箭头表示提取方向：
手动 - 通过将值指定给 A 和 B 或选择“定位矢量”
按钮，手动创建提取矢量。使用“手动”选项定义不对齐到轴的矢量放电，如下所示：
- A - 提取矢量在 XY 平面中的旋转角度。
- B - 从垂直方向的角度。0 为沿 Z 轴向下，90 为侧放电操作。
- 打开“位置”对话框。使用“矢量”选项卡可以定义提取矢量。
- 如果选择此图标，将通过单击曲面法线处于所需方向的曲面定义放电矢量。
