为“布线填充”指定连接箭头

针对不同视图更改“布线填充”工具中所用连接箭头的颜色。

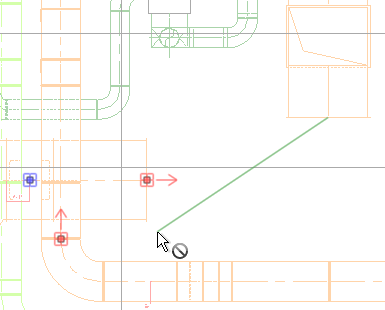

为连接箭头在平面视图中显示指定一种颜色。为连接箭头在三维视图中的显示指定其他颜色，以指示布线方向。

1. 单击“系统”选项卡 “预制”面板。
   提示： 如果“MEP Fabrication 构件”选项板可见，也可以单击“设置”按钮打开该对话框。
2. 单击“连接指示器”选项卡。
3. 为“平面”设置选择“颜色”以控制平面视图中箭头的颜色显示。
4. 为“指向”和“远离”设置选择颜色以控制三维视图中箭头的颜色显示。
