填充 Revit 预制模型间隙

使用“修剪/延伸”、“快速连接”或“布线填充”来填充管道、风管或电气保护层的预制模型的间隙。

根据情况，可以使用不同工具来填充预制模型的间隙。

• 使用修剪/延伸工具在两个直段之间填充间隙，例如，在将风管支管连接到干管或将管道系统连接到集配器时。
• 使用“快速连接”工具在管件和另一直段之间无需添加管件的地方填充间隙。仅当选定管件后才可使用“快速连接”命令。选定直段时会禁用该命令。
• 使用“布线填充”工具在两个打开的连接件之间添加零件，这种方式比逐个放置零件更快速、更高效。“布线填充”工具根据服务提供一个或多个解决方案。通过过滤所用管件可以减少解决方案数量。
  注： 路线必须位于一个平面上。需要两个平面或三个折弯的解决方案都不受支持。

视频：填充 Revit 预制模型间隙

使用任一自动填充工具（修剪/延伸、快速连接或布线和填充），您都可以指定要排除部分零件。有关详细信息，请参见从自动填充工具排除预制构件。

若要在两直段之间填充间隙，请使用“修剪/延伸”工具。请参见修剪和延伸图元。

若要使用“快速连接”工具，请执行以下步骤：

1. 选择带开放连接件的预制管件。

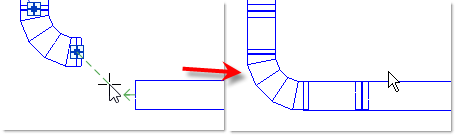

2. 单击鼠标右键，然后单击“快速连接”或从起始连接件拖动。
3. 单击另一预制件上打开的连接件，建立管线末端。

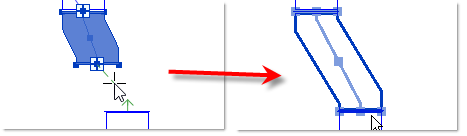

   快速连接对于拉伸偏移或楔形或拖动折弯非常实用。



   如果存在多个可用解决方案，Revit 将提供选项以打开“布线填充”编辑器。

若要使用“布线填充”工具，请执行以下步骤：

1. 选择预制构件及打开的连接件。如果选定构件中有多个打开的连接件，则必须选择要进行布设的连接件。
2. 单击“修改 | 预制构件”选项卡“编辑”面板（布线填充）。
   移动鼠标时，Revit 会测量视图中位于同一平面上的打开的连接件，以确定是否可以建立连接。 每个可用连接件上都会显示一个箭头。

   注： 路线必须位于一个平面上。需要两个平面或三个折弯的解决方案都不受支持。

   注： 连接角度不能大于 90 度。

   提示： 您可以在“预制设置”对话框中更改可用连接件上箭头的颜色。



3. 单击打开的连接件，以建立管线末端。

   起点必须是预制构件上的连接件，但终点可以是常规 Revit 图元，如风管、管道或机械设备。

4. 单击“解决方案”面板上的“上一个”和“下一个”或绘图区域的 和 以查看可能的解决方案。 首先显示所需零件数最少的解决方案。单击“下一个”时，所显示的解决方案需要更多零件来完成管路。
   提示： 也可以按下右箭头和左箭头键查看下一个和上一个解决方案。

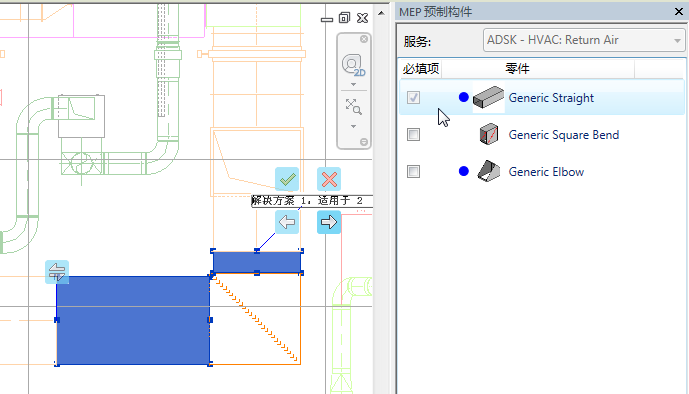

   “MEP 预制构件”选项板显示可用解决方案中使用的所有构件。蓝点指示当前选定解决方案中使用的构件。将光标置于列表中的某个构件上时，该构件将在图形区域中亮显。在“MEP 预制构件”选项板中，选择复选框以过滤可用管件列表和限制解决方案数量。



5. （可选）大小、形状和方向的更改从路线起点开始发生。若要反转路线的起点和终点，请在绘图区域中单击 （从另一端开始布线）。
6. （可选）若要布线到 T 形三通或接头解决方案并选择中心线作为直段的第二个点，而不是打开的连接件，请在“解决方案”面板中，单击 （切入）。 “切入”启用时智能捕捉会自动禁用。
7. 单击“解决方案”面板上的“完成”或绘图区域中的 以接受解决方案并完成管路。
   注： 也可以按 Enter 键结束命令。
