放置不同钢筋集

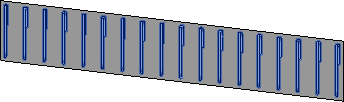

在由倾斜面或扭曲面构成的主体中放置不同钢筋集。

1. 单击“结构”选项卡“钢筋”面板 （钢筋）。
   • 在“钢筋集”面板中，指定要在该集中分布的钢筋的布局、数量和间距。
   • 指定相应面板上该集的“放置平面”和“放置方向”。
2. 单击“修改 | 放置钢筋”选项卡“钢筋集类型” 面板 （不同钢筋集）。
3. 在有效主体中单击以放置不同钢筋集。

4. 使用该集的形状操作柄来调整位置（如果需要）。

不同钢筋集仅可在直的倾斜面上被替代。圆弧当前不受支持。

由于不同钢筋集取决于约束，因此不同分布将遵循该路径。在具有非垂直面的多边形中，这可能需要两个或多个集来填充主体。

注： “属性”选项板中列出的尺寸标注参数表示集中的第一栏。

选择现有的钢筋集，然后单击“修改 | 结构钢筋”选项卡“钢筋集类型”面板 （不同钢筋集）以将其转化为不同钢筋集。

可以像对其他钢筋一样，为不同钢筋集中的钢筋进行标记并将其录入明细表。
