将 Revit MEP 族映射到 MEP 预制构件

您可以将 Revit MEP 预制构件映射到特定的 Autodesk Fabrication 产品构件。

构件映射就是在 MEP 预制构件（在 Revit 中定义为 Revit 族）与 Autodesk Fabrication 产品（CADmep、ESTmep 和 CAMduct）中定义的一个相似或相应构件之间创建关联的过程。Revit MEP 预制构件基于 Revit 族的名称和类型（.rfa 文件），而在 Autodesk Fabrication 产品中的相同或相似构件则同时基于 .itm 文件和一个按钮代码，该代码用于在使用设计线时标识构件。

.itm 文件是 Autodesk Fabrication 产品（CADmep、ESTmep 和 CAMduct）内容中通常产生的一种文件格式，用于定义预制构件。

例如，如果您的阀族不含预制连接件，则可以将它们映射到 MEP 预制 .ITM 以了解详细的接头方式和精确的管道长度。

要将 Revit MEP 预制构件映射到 Autodesk Fabrication 产品相应的构件 (.itm)：

1. 在 Revit 中，确定需要映射的构件的族名称，包括构件类型（尺寸）。

   此示例使用蝶阀构件，其 Revit 族名称为“蝶阀 - 2 -12 英寸”，类型为 6”，如下面的类型选择器中所示。


2. 在 Autodesk Fabrication 产品中，确定所需相应构件的按钮代码。在“服务”选项板中，右键单击该构件，然后单击“按钮属性”。

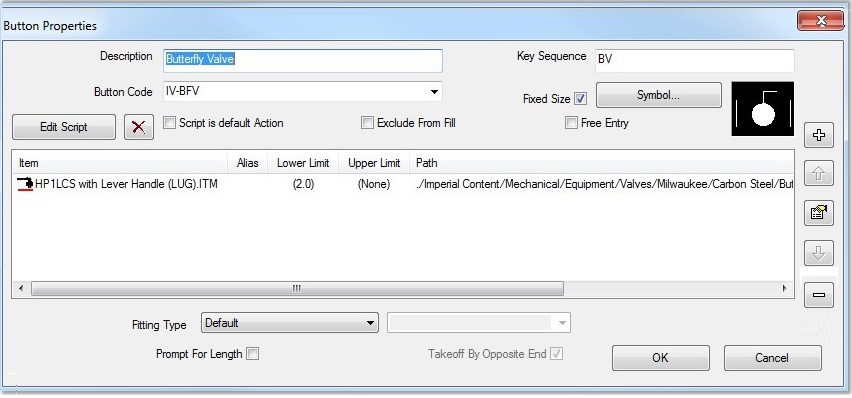

   此时会显示“按钮属性”对话框。在以下示例中，蝶阀构件的按钮代码是 IV-BFV。



   接下来，在 Autodesk Fabrication 产品中创建按钮映射。以下步骤介绍了如何执行此操作。

3. 在 Autodesk Fabrication 产品中，使用以下步骤为构件创建按钮映射：
   1. 打开一个作业，其配置中应包含您要映射到的构件。
   2. 选择所需的服务，然后单击“编辑服务数据库”。
   3. 在“设置服务”对话框中，从下拉列表中选择所需的服务。
   4. 单击“按钮映射”选项卡。
   5. （可选）可以在按钮映射表中创建一个标题行来组织 Revit 映射的条目：
      1. 单击“新建条目”。
      2. 在“定义按钮映射”对话框中，在“按钮代码”字段中输入要用作标题的文字。例如，输入 ------ Revit 映射 ------。

         您可能需要调整此对话框大小以输入所需的文字。

      3. 将“可使用其他备选项完成”字段留空，然后单击“确定”。
      4. 在“按钮映射”选项卡上，清除该条目旁边的复选框，使其不会用作按钮代码。
   6. 再次单击“新建条目”。

      此时会显示“定义按钮映射”对话框。

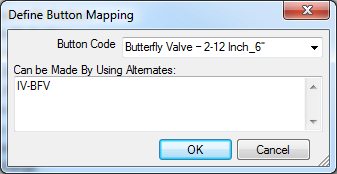

   7. 在“按钮代码”字段中，输入您要为其创建映射的 Revit 构件的 Revit 族名称和类型，族名称和类型之间请使用下划线字符连接，如图所示。


      此示例使用的 Revit 族名称为“蝶阀 - 2-12 英寸”，类型为 6”。

      注： 确保使用下划线作为 Revit 族名称和类型之间的分隔符。此外，您可能需要调整“定义按钮映射”对话框中的大小以输入更长的文字字符串。
   8. 在“可以使用其他备选项完成”字段，输入 Autodesk Fabrication 产品中相应构件的“预制按钮代码”。

      请注意，在上面的步骤 2 中，此蝶阀示例的按钮代码是 IV-BFV。

   9. 单击“定义按钮映射”对话框中的“确定”。

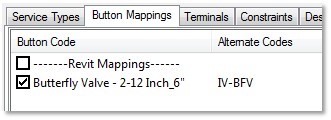

      现在，该按钮映射选项卡条目应与下图相似：


   10. 单击“确定”关闭“设置服务”对话框。
4. 在 Revit 中，在预制构件浏览器中单击“设置”按钮以打开“预制设置”对话框。
5. 单击“重新载入配置”将服务的更新版本（包含新按钮映射）上载，然后单击“确定”。

还请注意，当使用 Revit 时，您有时可能需要将设计模型与 Revit 图元转换成一个含有 LOD 400 预制构件的预制模型。有关此工作流的详细信息，请参见 将常规构件转化为预制构件。
