将常规构件转化为预制构件

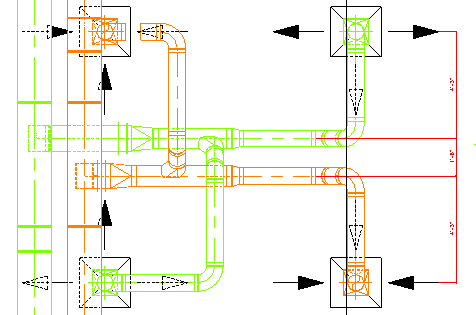

使用“设计到预制”工具可将包含 Revit MEP 图元的设计模型转化为包含 LOD 400 MEP 预制构件的 MEP 预制模型。

可以转化选定构件或整个风管或管网。由于预制模型无需从头开始重新绘制，所以“设计到预制”工具的工作流程效率更高。转化结果基于 Autodesk Fabrication 产品所采用的“设计线”算法，并使用 Autodesk Fabrication 产品中可用的相同内容。

视频：在 Revit 中将 MEP 设计模型转换为预制模型

有时，您可能需要在 Revit 族零件和 Autodesk Fabrication 构件之间创建关联关系。有关如何操作的详细信息，请参见将 Revit MEP 族映射到 MEP 预制构件。

注：

• 选定服务必须包含选定设计图元所使用的所有尺寸。
• 在转换为 MEP 预制构件时，设计图元上的标记会被移除。
• 为获得最佳结果，请确保选定的设计网络连接良好。
• 以下零件不支持转换，但仍会与已转换的图元保持连接：机械设备、风管和管道附件、调节阀、软风管和管道、风道末端、喷水装置和卫浴装置
• 以下功能和零件类型不受支持：对正、电气保护层、背靠背的管件以及分析连接。 另请注意，倾斜管道和风管不完全受支持。
• 以下情况可能不会正确转换：接头未居中对齐，偏心变径、具有开放连接件的管件、管路过渡连接到设备。
• 连接到风管面的风道末端将不保持连接。
• 使用此命令时，并非由 Autodesk 提供的内容具有的故障率可能更高。

1. 在绘图区域中，选择一段设计意图构件。使用 Tab 键来选择 Revit 风管或管网。
2. 单击“修改”“预制”面板（设计到预制）。
   注： 如果您尚未执行此操作，则指定预制部件和载入服务。
3. 在“设计到预制”对话框中，选择一项服务，然后单击“确定”。 选择的服务会映射到源自 Autodesk Fabricatiaon 产品的 MEP Fabrication 内容集合。

4. （可选）为当前未连接的连接件显示断开标记。 单击“分析”选项卡“检查系统”面板（显示断开），然后选择以下一项或多项内容：
   • 风管
   • 管道
5. （可选）使用“快速连接”、“布线填充”或“修剪/延伸”以消除在转化为预制构件期间创建的间隙。
