创建 8x6 角度梁

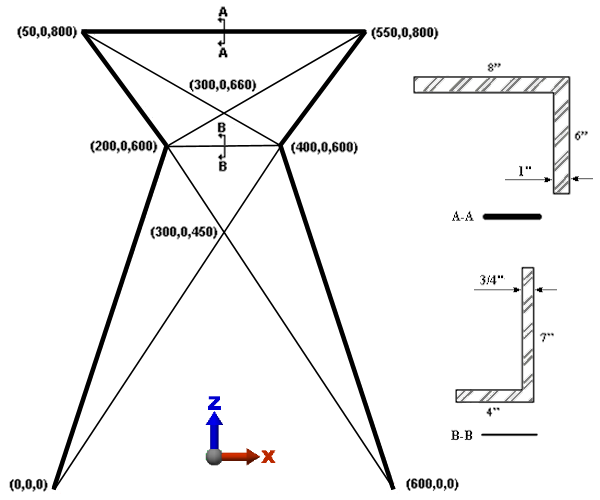

请参见下面的梁塔图以了解角度和梁端点坐标的方向。

首先，我们将绘制代表 8x6 角度的梁单元。要使用 AISC 库指定横截面特性，局部轴 2 必须与弯曲的弱轴平行。弱轴与不等边角横截面的长腿平行。因此，对于 8x6 角度，弱轴平行于全局 Y 轴。由于角度的长腿指向 -Y 方向（如截面 A-A 的方向所示），我们需要在 -Y 方向具体定义梁方向。在 Simulation Mechanical 中，将在 -Y 方向为表面 4 上的梁指定一个局部轴 2 方向（请参阅“帮助”的梁单元页面）。

1. 单击 “视图”“导航”“方向”“前视图”。我们将在 XZ 平面上绘制线。
2. 选择 “绘制”“绘制”“直线”。 然后…
   1. 清除“作为构造体使用”复选框。要识别为梁单元，我们必须绘制实际的线，而不是构造对象。
   2. 在“表面:”字段中键入 4。
   3. 按 Enter 键以将原点定义为第一个点。
   4. 要指定下一个点 (200,0,600)，在“X:”字段中键入 200，按两下 Tab 键，在“Z:”字段中键入 600，然后按 Enter 键。
   5. 在“X:”字段中键入 50，按两下 Tab 键，在“Z:”字段中键入 800，然后按 Enter 键。
   6. 在“X:”字段中键入 550，按两下 Tab 键，在“Z:”字段中键入 800，然后按 Enter 键。
   7. 在“X:”字段中键入 400，按两下 Tab 键，在“Z:”字段中键入 600，然后按 Enter 键。
   8. 在“X:”字段中键入 600，然后按 Enter 键。
   注意： 请勿终止线命令。我们将在下一页中添加更多线段。
3. 选择 “视图”“导航”“适应窗口”。

   模型应如下图所示。



注： 也可在绘制了线之后修改线的属性（包括部件、表面和层编号）。为此，使用 “选择”“选择”“直线”命令，选择要更改的线，在显示区域中单击鼠标右键，然后选择“编辑属性”命令。
